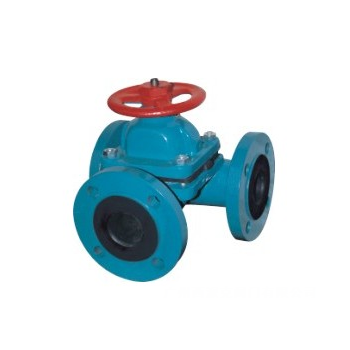

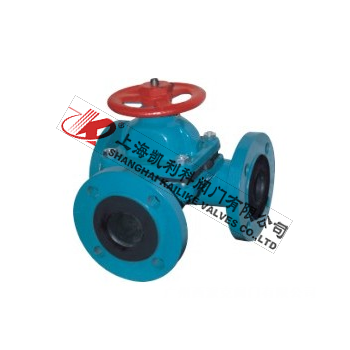

G49J三通襯膠隔膜閥是一種特殊形式的截斷閥，啓閉件采用EPDM橡膠材料制成的隔膜，把閥體内腔與閥蓋内腔及驅動部件隔開，下部閥體内腔與上部閥蓋内腔隔開，使位于隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會産生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，内腔表面無襯裏或覆有可供選擇的各種橡膠，适用于不同工作溫
| 産品名稱： | 三通襯膠隔膜閥 | 産品型号： | G49J |
| 公稱通徑： | DN25～DN80 | 結構形式： | 三通 |
| 公稱壓力： | 0.6MPa～1.0MPa～1.6MPa | 連接方式： | 法蘭 |
| 适用溫度： | -29ºC～+180ºC | 驅動方式： | 手動 |
| 閥體材質： | 鑄鋼、不鏽鋼 | 制造标準： | 國标GB、德國DIN、美國API、ANSI |
| 适用介質： | 水、油品、蒸汽、液體 | 生産廠家： | 上海凱利科閥門有限公司 |
| 手動 | G41J(堰式) | 三通 | G49J（三通） |
| G41F5(堰式) | G49JF5（三通） | ||
| G45J(直流式) | G649JF5（氣動） | ||
| G45F5(直流式) | G649JF5（氣動） | ||
| 電動 | G9B49J(防爆式) | 電動 | G949J(普通型) |
| G9B49F5(防爆式) | G949F5(普通型) |
| 遵循規範 | STANDARD |
| 設計與制造 | GB12239 |
| 結構長度 | GB1221/JB1688 |
| 法蘭尺寸 | JB78/JB79(GB HG SH) |
| 壓力試驗 | GB/T13927 |
| 标簽 | GB12220 |
| 供貨 | GB/T12252 |
|

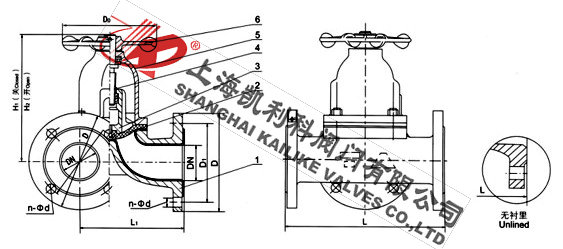

DN mm |
公稱壓力 MPa |
工作壓力 MPa |
L （mm） |
D （mm） |
D1 （mm） |
n-φd （mm） |
F （mm） |
H1 （mm） |
H2 （mm） |
D0 （mm） |
質量 |
| 25 | 1．0 | 1．0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5．5 |
| 32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8．5 | ||
| 40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12．5 | ||
| 50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 | ||
| 65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24．5 | ||
| 80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33．5 |
聲明：【G49J三通襯膠隔膜閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的G49J三通襯膠隔膜閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
