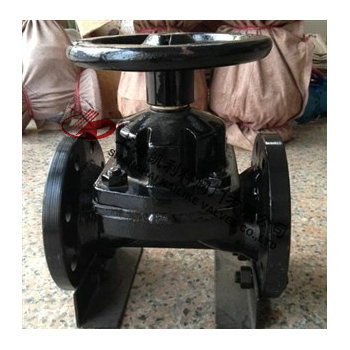

EG41J英标襯膠隔膜閥
EG41J英标襯膠隔膜閥是一種特殊形式的截斷閥，啓閉件采用EPDM橡膠材料制成的隔膜，把閥體内腔與閥蓋内腔及驅動部件隔開，下部閥體内腔與上部閥蓋内腔隔開，使位于隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會産生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，内腔表面無襯裏或覆有可供選擇的各種橡膠，适用于不同工作
|
産品名稱： |
英标襯膠隔膜閥 |
産品型号： |
EG41J |
|
公稱通徑： |
DN15～DN350 |
結構形式： |
直通 |
|
公稱壓力： |
0.6MPa～1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
适用溫度： |
-29ºC～+180ºC |
驅動方式： |
手動 |
|
閥體材質： |
鑄鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油品、蒸汽、液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
EG41J英标襯膠隔膜閥是一種特殊形式的截斷閥，啓閉件采用EPDM橡膠材料制成的隔膜，把閥體内腔與閥蓋内腔及驅動部件隔開，下部閥體内腔與上部閥蓋内腔隔開，使位于隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會産生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，内腔表面無襯裏或覆有可供選擇的各種橡膠，适用于不同工作溫度和流體管路。
結構特點
1、彈性密封的開閉件，确保沒有内漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥杆零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯裏材料的多樣性，可适用于各種介質，并具有良好的耐腐蝕性。
性能規範
|
工作溫度 |
适用介質 |
|
≤85℃ |
J型：一般腐蝕性介質 |
|
W型：非腐蝕性介質 |
零件材料
|
名稱 |
材料 |
|
閥體 |
J型：灰鑄鐵/硬橡膠 W型：灰鑄鐵 |
|
閥蓋 /閥瓣/手輪 |
灰鑄鐵 |
|
隔膜 |
天然橡膠 |
|
閥杆 |
碳鋼 |
外形結構圖
主要外形尺寸
|
公稱通徑（DN） |
公稱壓力（MPa） |
工作壓力（MPa） |
L |
D |
D1 |
Z-Φd |
f |
H |
H1 |
D0 |
重量（Kg） |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
90 |
99 |
75 |
2.5 |
|
20 |
117 |
105 |
75 |
4-14 |
2 |
93 |
103 |
75 |
3 |
|
25 |
127 |
115 |
85 |
4-14 |
2 |
100 |
112 |
85 |
4 |
|
32 |
146 |
140 |
100 |
4-18 |
2 |
127 |
144 |
120 |
6.5 |
|
40 |
159 |
150 |
110 |
4-18 |
2 |
136 |
156 |
120 |
7.5 |
|
50 |
190 |
165 |
125 |
4-18 |
2 |
151 |
177 |
120 |
10 |
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
183 |
213 |
165 |
16 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
198 |
273 |
230 |
23.5 |
|
100 |
305 |
220 |
180 |
8-18 |
2 |
266 |
320 |
280 |
34 |
|
125 |
356 |
250 |
210 |
8-18 |
3 |
319 |
386 |
280 |
44 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
380 |
453 |
368 |
67.5 |
|
200 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
506 |
626 |
400 |
141.5 |
|
250 |
635 |
395 |
350 |
12-22 |
3 |
598 |
734 |
500 |
229 |
|
300 |
0.4 |
749 |
445 |
400 |
12-22 |
3 |
698 |
778 |
560 |
321 |
|
350 |
749 |
505 |
460 |
16-22 |
3 |
723 |
883 |
560 |
360 |
|
采用标準 |
設計制造： BS5156結構長度：BS5156（短結構）法蘭：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6 |
聲明：【EG41J英标襯膠隔膜閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的EG41J英标襯膠隔膜閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
