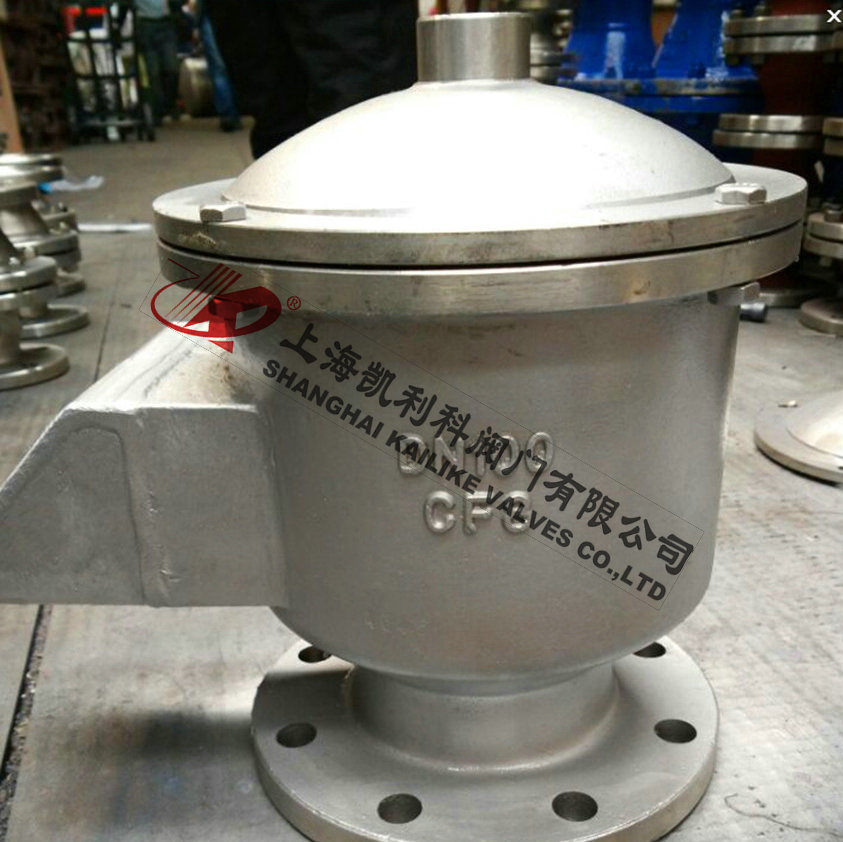

GFQ-2全天候呼吸閥
GFQ-2全天候呼吸閥用于油及液體罐上來排除罐内的正壓和負壓氣體，使罐内液體進出方便，如罐體上不裝呼吸閥罐内的液體進出有一定的障礙，很可能出現罐體變型和振動，GFQ-2全天候呼吸閥設計合理，結構簡單，使用方便，是儲罐的必備産品。
|
産品名稱： |
全天候呼吸閥 |
産品型号： |
GFQ-2 |
|
公稱通徑： |
DN25～DN400 |
功能作用： |
呼氣、吸氣 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭 |
|
适用溫度： |
-28ºC～+60ºC |
安裝位置： |
儲罐頂部 |
|
閥體材質： |
鑄鐵、鑄鋼、不鏽鋼、鋁合金 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
汽油、柴油、煤油、原油、甲苯等 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
GFQ-2全天候呼吸閥用于油及液體罐上，用來排除罐内的正壓和負壓氣體，使罐内液體進出方便，如罐體上不裝呼吸閥罐内的液體進出有一定的障礙，很可能出現罐體變型和振動，GFQ-2全天候呼吸閥設計合理，結構簡單，使用方便，是儲罐的必備産品。
産品特點
1、全天候呼吸閥殼體選用不鏽鋼、鑄鋼和鋁合金，耐腐蝕性好；
2、閥盤采用四氟材料，耐低溫，防凍性能好；
3、結構簡單，易檢修，安全方便。
4、性能完全符合石油工業部标準 SY7511-87 規定。
工作原理
QFQ-2全天候呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能随貨油艙内油氣正負壓變化而自動啓閉，使貨油艙内外氣壓差保持在允許值範圍内。當罐内介質的壓力在呼吸閥的控制操作壓力範圍之内時，呼吸閥不工作，保持油罐的密閉性；當往罐内補充介質，使罐内上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐内壓力不在繼續增高；罐外的大氣将頂開呼吸閥的負壓閥盤。
産品作用
GFQ-2全天候呼吸閥安裝在儲罐頂部，是解決罐内正壓，負壓的氣體，使罐内的液體進出沒有受到阻礙，當外液體輸入罐内時有大量的氣體往外呼(稱正壓)。如罐内液體往外輸出時罐内必須從外空氣吸進罐内(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐内液氣往外洩漏，使罐内的液體質量得到了有利的保障。
适用範圍
全天候呼吸閥适用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工産品儲罐。全天候呼吸閥可與ZGB波紋阻火器配套使用。
操作壓力
|
壓力 |
等級 |
|
A |
B |
C |
D |
|
呼出壓力 |
+355Pa(36mmH20) |
+980Pa(100mmH20) |
+1765Pa(180mmH20) |
特殊指定 |
|
吸入壓力 |
-295Pa(30mmH20) |
-295Pa(30mmH20) |
-392Pa(40mmH20) |
特殊指定 |
通氣量表
|
代号 |
規格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
壓力等級Pa |
通氣量m3/h |
|
A |
+335 |
25 |
60 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
标準允許洩漏量m3/h |
≤0.04 |
≤0.4 |
材料代号
|
代号 |
材料 |
|
Ⅰ |
ZALSi7Mg |
鑄鋁合金 |
鋁合金 |
1Cr13 |
304 |
聚四氟乙烯 |
油品 |
|
Ⅱ |
CS |
碳鋼 |
304 |
304 |
304 |
聚四氟乙烯 |
油品、化工品 |
|
Ⅲ |
OCr18Ni9 |
SS304 |
304 |
304 |
304 |
聚四氟乙烯 |
化工品 |
|
Ⅳ |
00Cr19Ni11 |
SS304L |
304L |
304L |
304L |
聚四氟乙烯 |
化工品 |
|
Ⅴ |
0Cr17Ni12Mo2 |
SS316 |
316 |
316 |
316 |
聚四氟乙烯 |
化工品 |
|
Ⅵ |
00Cr17Ni14Mo2 |
SS316L |
316L |
316L |
316L |
聚四氟乙烯 |
化工品 |
主要零部件
|
閥體材料 |
WCB、304、316、鋁合金 |
|
正壓閥盤材料 |
304、316、鋁合金 |
|
負壓閥盤材料 |
304、316、四氟PTFE |
|
環境溫度 ℃ |
-30~60 |

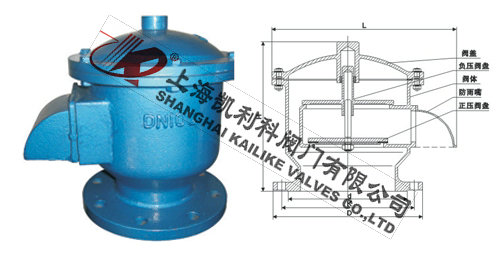

外形結構圖
主要外形尺寸
|
公稱通徑 (mm) |
安裝尺寸（mm） |
|
D |
K |
L |
H |
n×φ |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN300 |
565 |
515 |
670 |
520 |
16×26 |
使用說明
呼吸閥安裝在儲罐頂部，是解決罐内正壓，負壓的氣體，使罐内的液體進出沒有受到阻礙，當外液體輸入罐内時有大量的氣體往外呼（稱正壓）。如罐内液體往外輸出時罐内必須從外空氣吸進罐内（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐内液氣往外洩漏，使罐内的液體質量得到了有利的保障。
維護保養
爲了呼吸閥使用安全，在使用前先檢查導杆和閥盤是否靈活。此閥要定期（ 6 個月内）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。檢修完畢後，一切正常可重新使用。
聲明：【GFQ-2全天候呼吸閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的GFQ-2全天候呼吸閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
