G45J直流式襯膠隔膜閥
G45J直流式襯膠隔膜閥是一種特殊形式的截斷閥，啓閉件采用EPDM橡膠材料制成的隔膜，把閥體内腔與閥蓋内腔及驅動部件隔開，下部閥體内腔與上部閥蓋内腔隔開，使位于隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會産生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，内腔表面無襯裏或覆有可供選擇的各種橡膠，适用于不同工作
|
産品名稱： |
直流式襯膠隔膜閥 |
産品型号： |
G45J |
|
公稱通徑： |
DN32～DN250 |
結構形式： |
直流式 |
|
公稱壓力： |
0.6MPa～1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
适用溫度： |
-29ºC～+180ºC |
驅動方式： |
手動 |
|
閥體材質： |
鑄鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油品、蒸汽、液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
G45J直流式襯膠隔膜閥是一種特殊形式的截斷閥，啓閉件采用EPDM橡膠材料制成的隔膜，把閥體内腔與閥蓋内腔及驅動部件隔開，下部閥體内腔與上部閥蓋内腔隔開，使位于隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會産生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，内腔表面無襯裏或覆有可供選擇的各種橡膠，适用于不同工作溫度和流體管路。
結構特點
1、彈性密封的開閉件，确保沒有内漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥杆零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯裏材料的多樣性，可适用于各種介質，并具有良好的耐腐蝕性。
型号編制
|
手動 |
G41J(堰式) |
手動 |
G641J(往複式) |
|
G41F5(堰式) |
G641F5(往複式) |
|
G45J(直流式) |
G6B41F(常閉式) |
|
G45F5(直流式) |
G6B41F5(常閉式) |
|
電動 |
G9B41J(防爆式) |
電動 |
G941J(普通型) |
|
G9B41F5(防爆式) |
G941F5(普通型) |
标準規範
|
遵循規範 |
STANDARD |
|
設計與制造 |
GB12239 |
|
結構長度 |
GB1221/JB1688 |
|
法蘭尺寸 |
JB78/JB79(GB HG SH) |
|
壓力試驗 |
GB/T13927 |
|
标簽 |
GB12220 |
|
供貨 |
GB/T12252 |

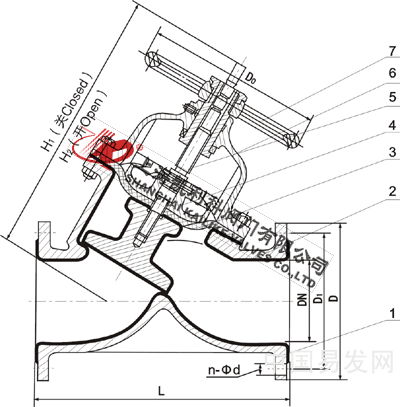

外形結構圖
主要外形尺寸
|
型号 |
公稱通徑DN(mm) |
尺寸（㎜） |
|
L |
D |
D1 |
D0 |
Z-φd |
H |
H1 |
H2 |
H3 |
重量
(㎏) |
|
G45J-10 |
32 |
180 |
135 |
100 |
120 |
4-φ18 |
- |
- |
- |
- |
7 |
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
- |
- |
203 |
216 |
8.5 |
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
- |
- |
213 |
229 |
14 |
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
- |
- |
248 |
268 |
18 |
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
- |
- |
281 |
305 |
30 |
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
- |
- |
332 |
362 |
43 |
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
- |
- |
- |
- |
67 |
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
- |
- |
450 |
496 |
80 |
|
200 |
570 |
335 |
295 |
400 |
8-φ23 |
- |
- |
594 |
654 |
150.2 |
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
- |
- |
695 |
771 |
238 |
聲明：【G45J直流式襯膠隔膜閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的G45J直流式襯膠隔膜閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
