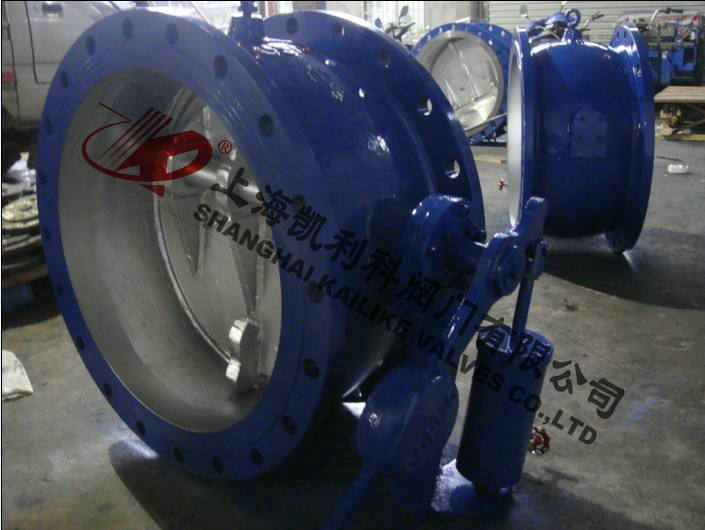

HH47X緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該産品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的最佳産品。
| 産品名稱： | 緩沖止回閥 | 産品型号： | HH47X |
| 公稱通徑： | DN200～DN1400 | 結構形式： | 蝶式 |
| 公稱壓力： | 1.0MPa～1.6MPa～2.5MPa | 連接方式： | 法蘭 |
| 适用溫度： | -29ºC～+80ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 球墨鑄鐵、鑄鐵、鑄鋼 | 标準： | 國标GB、德國DIN、美國API、ANSI |
| 适用介質： | 水、污水、熱水管網 | 生産廠家： | 上海凱利科閥門有限公司 |
| 零件名稱 | 閥體 | 蝶 闆 | 密封圈 | 閥杆 | 填料 |
| 材料 |
灰鑄鐵 碳鋼 |
灰鑄鐵、鑄鋼、球墨鑄鐵 |
丁腈耐油橡膠、 氯丁橡膠 |
不鏽鋼 | 聚四氟乙烯 |
| 型号 |
公稱壓力 PN(MPa) |
試驗壓力Ps(MPa) |
工作壓力 P(MPa) |
介質溫度 (℃) |
适用介質 | |
| 殼體 | 密封 | |||||
| HH47X | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃ |
水、油品 海水、污水 |
| 1.6 | 2.4 | 1.75 | 1.6 | |||
| 2.5 | 3.75 | 2.75 | 2.5 | |||
|
公稱通徑 DN(mm) |
尺 寸(mm) | |||
| L | H | B1 | B2 | |
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |
聲明：【HH47X緩沖止回閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的HH47X緩沖止回閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
