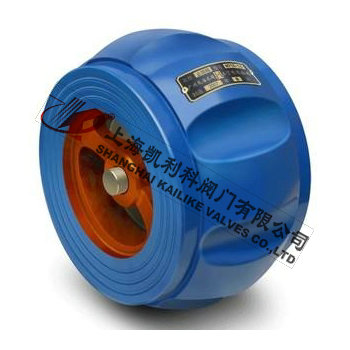

H71XT對夾式消聲止回閥
H71XT對夾式消聲止回閥是利用管線内部壓力變化，内壓自行驅動型止回閥。該産品閥瓣運動自動導向，開啓關閉靈活，運動自如，密封性能好，外形結構尺寸小、重量輕、拆裝方便、噪音低、垂直，水平 安裝均可。對夾升降止回閥可安裝在水泵出口管道上，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵确保安全。
|
産品名稱： |
對夾式消聲止回閥 |
産品型号： |
H71XT |
|
公稱通徑： |
DN40～DN300 |
結構形式： |
彈簧式 |
|
公稱壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭、對夾 |
|
适用溫度： |
-29ºC～+80ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
球墨鑄鐵、鑄鐵、鑄鋼 |
标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、污水、熱水管網 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
H71XT對夾式消聲止回閥是利用管線内部壓力變化，内壓自行驅動型止回閥。該産品閥瓣運動自動導向，開啓關閉靈活，運動自如，密封性能好，外形結構尺寸小、重量輕、拆裝方便、噪音低、垂直，水平 安裝均可。對夾升降止回閥可安裝在水泵出口管道上，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵确保安全。
性能規範
|
公稱壓力 |
實驗壓力 |
工作壓力 |
适用溫度 |
适用介質 |
|
強度 |
密封 |
|
1.6 |
2.4 |
1.76 |
1.6 |
80 |
水 |
零部件材料
|
零件名稱 |
閥體、閥蓋、閥瓣 |
密封墊 |
閥軸、壓蓋 |
彈簧 |
|
材料 |
鑄鐵 |
丁腈橡膠 |
黃銅 |
不鏽鋼 |
外形結構圖
主要外形尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
71 |
71 |
88 |
89 |
107 |
131 |
136 |
180/280 |
220 |
250 |
聲明：【H71XT對夾式消聲止回閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的H71XT對夾式消聲止回閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
