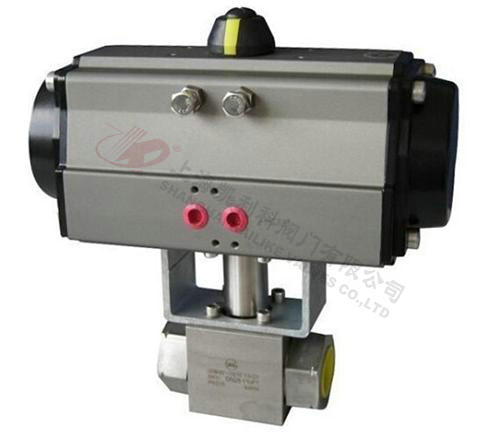

Q611N氣動高壓球閥是雙（單）作用氣動活塞式執行器與高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分内螺紋（G/NPT）、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體内外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
| 産品名稱： | 氣動高壓球閥 | 産品型号： | Q611N |
| 公稱通徑： | DN6～DN50 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～31.5Mpa | 連接方式： | 法蘭、内螺紋、外螺紋、焊接、卡套 |
| 适用溫度： | ≤90ºC | 驅動方式： | 氣動（可佩帶手操） |
| 閥體材質： | 鑄鋼、不鏽鋼 | 制造标準： | 國标GB、德國DIN、美國API、ANSI |
| 适用介質： | 水、油、氣體、液體 | 生産廠家： | 上海凱利科閥門有限公司 |
|
氣動執行器 |
型号 | GT系列、OAT系列 |
| 氣源壓力 | 0.4 ～ 0.8 MPa | |
| 最大回轉角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 電信号：0～0Ma 4 ～20Ma 氣信号：0.02 ～0.1 MPa | |
| 控制氣源 | 潔淨、幹燥壓縮空氣 | |
| 工作溫度 | -20℃ ～ +90℃ |
| 零件名稱 | 閥體 | 球芯 | 閥座 | 閥杆 | 填料 | 支架 | 連接軸 |
| 材料 | 鍛鋼、不鏽鋼 | 不鏽鋼 | 聚甲醛、聚醚醚酮 | 2Cr13 | 氟橡膠 | 不鏽鋼 | 鑄鋼 |
| 零件名稱 | 缸體 | 端蓋 | 活塞 | 軸 | O型圈 | 螺栓 |
| GTD |
鋁合金型材 （硬質陽極氧化） |
壓鑄鋁合金 （環氧樹脂噴塗） |
壓鑄鋁 |
鋼 （鍍鎳磷合金） |
NBR | SUS304 |
| 型号 |
公稱壓力 PN（MPa） |
試驗壓力Ps（MPa） |
啓閉時間 （S） |
工作溫度 （℃） |
适用介質 | |
| 殼體 | 密封 | |||||
| Q611N | 16 | 16 | 24 | 1～２ |
-35～120 |
天然氣、油 |
| 35 | 35 | 50 | ||||
| Q614N | 16 | 16 | 24 | 1～２ | ||
| 35 | 35 | 50 | ||||
|

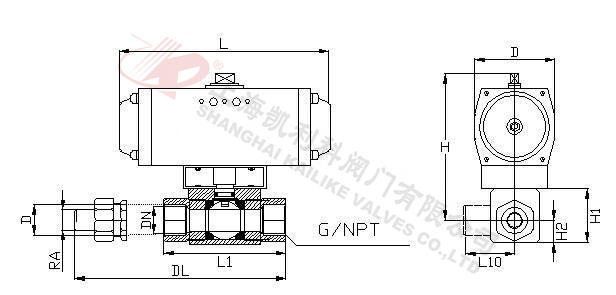

螺紋 G/NPT |
DN | L1 | B | D | H | H1 | H2 | L | H | L10 | 氣動執行器 |
| 1/4 | 6 | 69 | 26 | 58 | 150 | 32 | 13 | 165 | 150 | 32 | GT50 |
| 3/8 | 10 | 73 | 32 | 58 | 150 | 38 | 16 | 165 | 150 | 35 | |
| 1/2 | 15 | 85 | 38 | 58 | 150 | 46 | 19 | 165 | 150 | 37 | |
| 3/4 | 20 | 96 | 49 | 70 | 210 | 57 | 24 | 225 | 210 | 47 | GT63 |
| 1″ | 25 | 110 | 60 | 70 | 210 | 60 | 26 | 225 | 210 | 55 | GT75 |
| 11/4 | 32 | 110 | 76 | 70 | 210 | 84 | 38 | 225 | 210 | 70 | GT88 |
| 21/2 | 40 | 120 | 84 | 90 | 260 | 92 | 42 | 255 | 260 | 72 | GT100 |
| 2″ | 50 | 140 | 100 | 120 | 320 | 111 | 50 | 330 | 320 | 80 | GT115 |
| DN | RA | D | DL | 氣動執行器 |
| 6 | 10 | M18×1.5 | 91 |
AT50 |
| 8 | 12 | M20×1.5 | 95 | |
| 10 | 14 | M22×1.5 | 104 | |
| 13 | 16 | M24×1.5 | 107 | AT63 |
| 16 | 20 | M30×2 | 113 | |
| 20 | 25 | M36×2 | 134 | AT75 |
| 25 | 30 | M42×2 | 146 | |
| 25 | 38 | M52×2 | 155 | AT100 |
| 32 | 38 | M52×2 | 170 |
