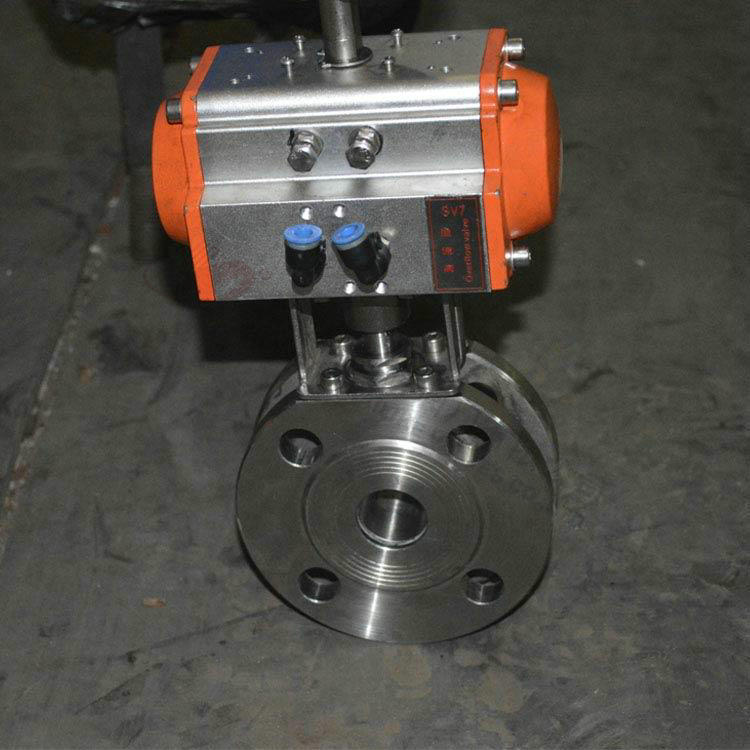

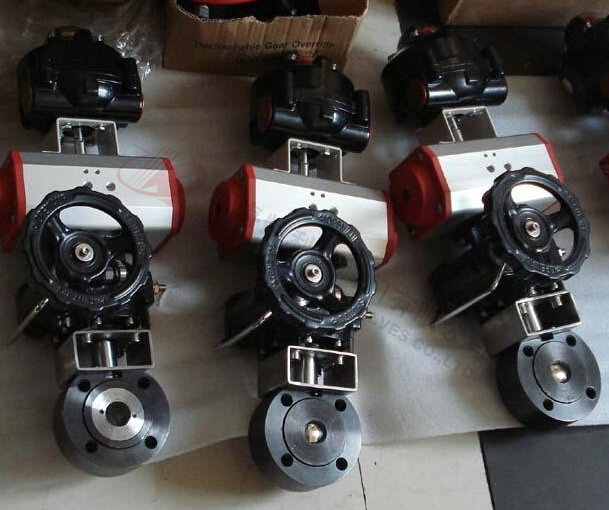

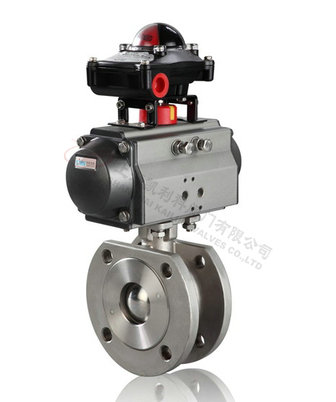

Q671F氣動對夾式球閥産品參照意大利産品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啓閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
| 産品名稱： | 氣動對夾式球閥 | 産品型号： | Q671F |
| 公稱通徑： | DN15～DN200 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～2.5Mpa | 連接方式： | 對夾式 |
| 适用溫度： | ≤300ºC | 驅動方式： | 氣動（可佩帶手操） |
| 閥體材質： | 鑄鋼、不鏽鋼 | 制造标準： | 國标GB、德國DIN、美國API、ANSI |
| 适用介質： | 水、油、氣體、液體 | 生産廠家： | 上海凱利科閥門有限公司 |
Q671F氣動對夾式球閥适用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈爲增強聚四氟乙烯)或 29~300℃(密封圈爲對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
适用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
适用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa
|
序号 |
零件名稱 |
材質 |
|
|
1 |
閥體 |
不鏽鋼CF8M/CF8 |
碳鋼WCB |
|
2 |
球 |
不鏽鋼316/304 |
不鏽鋼SS304 |
|
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
閥杆 |
不鏽鋼316/304 |
不鏽鋼SS304 |
|
5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
6 |
定位鎖 |
不鏽鋼304 |
不鏽鋼SS304 |
|
7 |
手柄 |
不鏽鋼304 |
不鏽鋼SS304 |
|
8 |
閥杆螺母 |
不鏽鋼304 |
不鏽鋼SS304 |
|
9 |
填料壓蓋 |
不鏽鋼304 |
不鏽鋼SS304 |
|
10 |
手柄套 |
塑料 |
塑料 |
|
11 |
密封瓶帽 |
不鏽鋼316/304 |
不鏽鋼SS304 |
|
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|

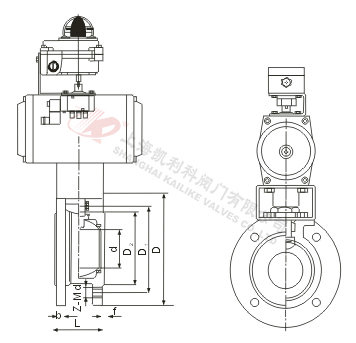

SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
|
d |
15 |
20 |
25 |
29 |
38 |
|
62 |
76 |
92 |
110 |
145 |
195 |
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
聲明：【Q671F氣動對夾式球閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的Q671F氣動對夾式球閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
