D71F46手動襯氟蝶閥
D71F46手動襯氟蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啓、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯裏閥，具有耐腐蝕、無洩漏、壽命長等優點。 适用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
|
産品名稱： |
手動襯氟蝶閥 |
産品型号： |
D71F46 |
|
公稱通徑： |
DN40～DN1200 |
閥座密封： |
F4、F46 |
|
公稱壓力： |
1.0Mpa～1.6MPa |
連接方式： |
對夾式、法蘭式 |
|
适用溫度： |
-25ºC～+150ºC |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鑄鐵、鑄鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
強酸、堿、硫酸、王水腐蝕性液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
D71F46手動襯氟蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啓、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯裏閥，具有耐腐蝕、無洩漏、壽命長等優點。 适用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
産品特點
1、中線蝶閥爲整個蝶闆與閥座在360°圓周内同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門内、外的零洩漏；
a、軸頭、蝶闆園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽内；
3、采用可調彈性彈子定位。定位準确，結構簡單。
應用标準
|
設計标準 |
GB12238 |
|
結構長度 |
GB12221 |
|
法蘭标準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
蝸輪、手動、電動、氣動 |
性能規範
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不鏽鋼、襯F46、F4 |
|
閥座 |
鑄鋼 |
|
帶杆蝶闆 |
鑄鋼、不鏽鋼、襯F46、F4 |
|
填料 |
F4 |
|
襯墊 |
矽橡膠 |
|
蝸輪手柄 |
球墨鑄鐵 |

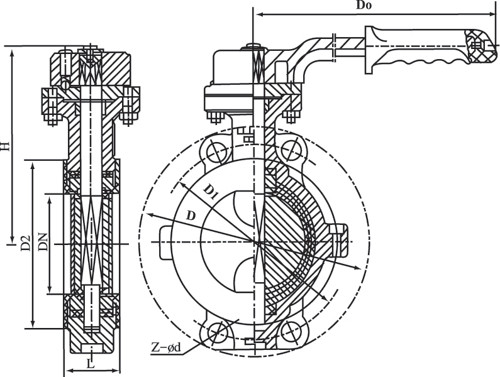

結構尺寸圖
主要外形尺寸
公稱通經
DN(mm) |
外形尺寸（mm） |
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
40 |
33 |
145 |
110 |
85 |
3 |
16 |
4-φ18 |
|
50 |
43 |
152 |
120.5 |
92 |
3 |
16 |
4-φ18 |
|
65 |
46 |
178 |
139.5 |
105 |
3 |
18 |
4-φ18 |
|
80 |
46 |
190 |
152.5 |
127 |
3 |
19 |
4-φ18 |
|
100 |
52 |
229 |
190.5 |
157 |
3 |
24 |
8-φ18 |
|
125 |
56 |
254 |
216 |
186 |
3 |
24 |
8-φ18 |
|
150 |
56 |
279 |
241.5 |
216 |
3 |
26 |
8-φ23 |
|
200 |
60 |
343 |
298.5 |
270 |
3 |
29 |
8-φ23 |
聲明：【D71F46手動襯氟蝶閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的D71F46手動襯氟蝶閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
