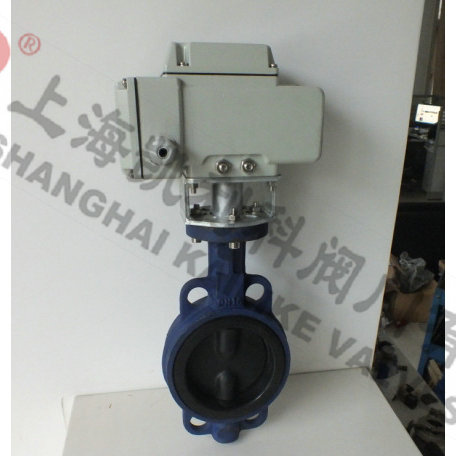

D971J電動全襯膠蝶閥
D971J電動全襯膠蝶閥是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信号（4-20mADC或1-5VDC）進行調節控制。适用于溫度≤150℃，弱腐蝕或潔淨度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
|
産品名稱： |
電動全襯膠蝶閥 |
産品型号： |
D971J |
|
公稱通徑： |
DN50～DN1000 |
閥座密封： |
三元乙丙 |
|
公稱壓力： |
1.0Mpa～1.6MPa |
連接方式： |
對夾、法蘭 |
|
适用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油、氣體、粉體、液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
D971J電動全襯膠蝶閥是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信号（4-20mADC或1-5VDC）進行調節控制。适用于溫度≤150℃，弱腐蝕或潔淨度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
産品特點
1、密封件可以更換，密封性能可靠達到雙向密封零洩漏。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、設計新穎、合理、結構獨特，重量輕，啓閉迅速。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
主要技術參數
|
公稱通徑 |
DN（mm） |
50～2000 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
适用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|
驅動形式 |
手動、蝸杆蝸輪傳動、氣動、電動。 |
主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼 |
|
蝶闆 |
不鏽鋼2507、1.4529、球鐵襯膠及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥杆 |
2Cr13、不鏽鋼 |
|
填料 |
O型圈、柔性石墨O |
密封材料選用和适用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
矽橡膠 |
氟橡膠 |
天然橡膠 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
|
适用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
電動執行器
|
執行器類别 |
引進型RDK系列執行器參數 |
引進型3610R系列執行器參數 |
引進型HQ系列執行器參數 |
|
電源電壓 |
标準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作範圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信号、1/5K電位計、智能調節(4～20mA模拟量信号控制) |
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
内置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外塗層 |
幹粉，環氧聚酯，具有超強防腐功能 |
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類産品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防鏽、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：内置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的标準信号（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精确定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。
外形結構圖
主要外形連接尺寸
|
DN |
L |
H |
H1 |
A |
B |
ФD |
|
0.6MPa |
1.0MPa |
1.6MPa |
|
50 |
43 |
77 |
443 |
125 |
125 |
88 |
99 |
99 |
|
65 |
46 |
85 |
463 |
125 |
125 |
108 |
118 |
118 |
|
80 |
46 |
95 |
483 |
125 |
125 |
124 |
132 |
132 |
|
100 |
52 |
105 |
498 |
125 |
125 |
144 |
156 |
156 |
|
125 |
56 |
129 |
682 |
325 |
245 |
174 |
184 |
184 |
|
150 |
56 |
132 |
736 |
325 |
245 |
199 |
211 |
211 |
|
200 |
60 |
165 |
800 |
325 |
245 |
254 |
266 |
266 |
|
250 |
68 |
197 |
895 |
363 |
313 |
309 |
319 |
319 |
|
300 |
78 |
234 |
956 |
363 |
313 |
363 |
370 |
370 |
|
350 |
78 |
283 |
1029 |
363 |
313 |
413 |
429 |
429 |
|
400 |
102 |
325 |
1103 |
363 |
313 |
463 |
480 |
480 |
|
450 |
114 |
369 |
1186 |
465 |
469 |
518 |
530 |
548 |
|
500 |
127 |
404 |
1280 |
546 |
431 |
568 |
582 |
609 |
|
600 |
154 |
470 |
1321 |
546 |
556 |
667 |
682 |
720 |
|
700 |
165 |
503 |
1431 |
546 |
556 |
772 |
794 |
794 |
|
800 |
190 |
571 |
1542 |
546 |
556 |
878 |
901 |
901 |
|
900 |
203 |
621 |
1800 |
617 |
706 |
978 |
1001 |
1001 |
|
1000 |
216 |
702 |
2363 |
632 |
706 |
1078 |
1112 |
1112 |
|
1200 |
254 |
818 |
2583 |
632 |
706 |
1295 |
1328 |
1328 |
聲明：【D971J電動全襯膠蝶閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的D971J電動全襯膠蝶閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
