D681X衛生級氣動蝶閥
D681X衛生級氣動蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級氣動蝶閥是用圓形蝶闆作啓閉件并随閥杆轉動來開啓、關閉和調節流體通道的一種不鏽鋼閥門。所有衛生蝶閥與介質接觸部份均爲鏡面抛光處理。
|
産品名稱： |
衛生級氣動蝶閥 |
産品型号： |
D681X |
|
公稱通徑： |
DN25～DN200 |
閥座密封： |
丁青橡膠、聚四氟乙烯 |
|
公稱壓力： |
1.0Mpa～1.6MPa |
連接方式： |
卡箍、外螺紋、焊接 |
|
适用溫度： |
-20ºC～+80ºC-150ºC |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
不鏽鋼304、316、316L |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油、氣、液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
D681X衛生級氣動蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級氣動蝶閥是用圓形蝶闆作啓閉件并随閥杆轉動來開啓、關閉和調節流體通道的一種不鏽鋼閥門。所有衛生蝶閥與介質接觸部份均爲鏡面抛光處理。
産品優點
1 、蝶閥橡膠密封圈與閥闆均采用進口件，保證了蝶閥的使用性能和使用壽命；
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩；
3 、閥杆鑲裝尼龍軸套，減小了磨擦力因而開啓靈活輕松；
4 、鋼件均采用不鏽鋼制作，橡膠采用食品橡膠，衛生質量高；
5 、閥體通徑與管道内徑等徑，開啓時窄而呈流線型的閥闆與流體方向一緻，流量大而阻力小，無物料積聚；
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷；
7 、開閉範圍爲0~90°，可固定于每隔15°的位置上，具有可調性，且開閉迅速，操作方便；
8 、閥體均采用可拆連接，結構簡單，維修方便；
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺紮手；
10 、經過嚴密的強度和密封試驗，保證質量。
氣動執行器
|
氣動執行器 |
雙作用、單作用 |
|
驅動氣源 |
5-7bar壓縮空氣 |
|
氣動附件 |
限位開關、定位器、電磁閥、過濾減壓閥、手輪機構 |
|
公稱通徑 |
Φ25－Φ102 |
|
公稱壓力 |
PN1.6 |
|
适用溫度 |
-30~+120℃ |
|
連接方式 |
對夾式、卡箍快裝式 |
|
閥體結構 |
一體式、三塊式 |
|
閥體材質 |
304、316、316L |
|
閥闆材質 |
304、316、316L |
|
閥座襯裏 |
矽橡膠、氟橡膠、聚四氟 |
|
适用介質 |
食品、醫藥、包裝機械等衛生級别工況 |

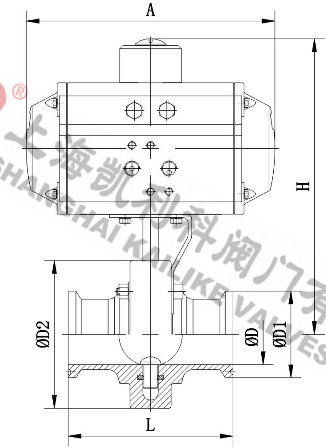

外形結構圖
主要外形尺寸
規格
ISO |
D |
D1 |
D2 |
L |
A |
H |
|
Φ25 |
21 |
50.5 |
78 |
66 |
144 |
165 |
|
Φ32 |
29 |
50.5 |
78 |
66 |
144 |
165 |
|
Φ38 |
35 |
50.5 |
86 |
70 |
144 |
169 |
|
Φ51 |
47 |
64 |
102 |
76 |
163 |
190 |
|
Φ63 |
59 |
77.5 |
115 |
98 |
163 |
200 |
|
Φ76 |
72 |
91 |
128 |
98 |
214 |
210 |
|
Φ89 |
80 |
106 |
139 |
102 |
214 |
215 |
|
Φ102 |
97 |
119 |
154 |
106 |
252 |
225 |
|
Φ108 |
102 |
119 |
159 |
106 |
252 |
230 |
|
Φ133 |
125 |
145 |
185 |
140 |
270 |
255 |
|
Φ159 |
150 |
172 |
215 |
260 |
354 |
305 |
聲明：【D681X衛生級氣動蝶閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的D681X衛生級氣動蝶閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
