D71X衛生級對夾蝶閥
D71X衛生級對夾蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級對夾蝶閥是用圓形蝶闆作啓閉件并随閥杆轉動來開啓、關閉和調節流體通道的一種不鏽鋼閥門。所有衛生蝶閥與介質接觸部份均爲鏡面抛光處理。
|
産品名稱： |
衛生級對夾蝶閥 |
産品型号： |
D71X |
|
公稱通徑： |
DN25～DN200 |
閥座密封： |
丁青橡膠、聚四氟乙烯 |
|
公稱壓力： |
1.0Mpa～1.6MPa |
連接方式： |
對夾、卡箍快裝、外螺紋、焊接 |
|
适用溫度： |
-20ºC～+80ºC-150ºC |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
不鏽鋼304、316、316L |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油、氣、液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
D71X衛生級對夾蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級對夾蝶閥是用圓形蝶闆作啓閉件并随閥杆轉動來開啓、關閉和調節流體通道的一種不鏽鋼閥門。所有衛生蝶閥與介質接觸部份均爲鏡面抛光處理。
産品優點
1 、蝶閥橡膠密封圈與閥闆均采用進口件，保證了蝶閥的使用性能和使用壽命；
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩；
3 、閥杆鑲裝尼龍軸套，減小了磨擦力因而開啓靈活輕松；
4 、鋼件均采用不鏽鋼制作，橡膠采用食品橡膠，衛生質量高；
5 、閥體通徑與管道内徑等徑，開啓時窄而呈流線型的閥闆與流體方向一緻，流量大而阻力小，無物料積聚；
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷；
7 、開閉範圍爲0~90°，可固定于每隔15°的位置上，具有可調性，且開閉迅速，操作方便；
8 、閥體均采用可拆連接，結構簡單，維修方便；
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺紮手；
10 、經過嚴密的強度和密封試驗，保證質量。

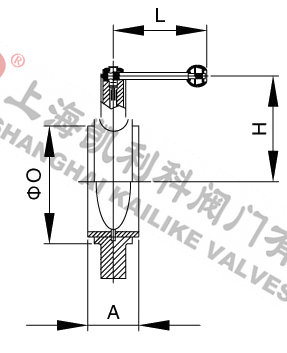

外形結構圖
主要外形尺寸
|
（SIZE） |
A |
O |
L |
H |
|
DN25 |
36 |
65 |
125 |
122 |
|
DN32 |
36 |
70 |
125 |
122 |
|
DN40 |
36 |
80 |
130 |
122 |
|
DN50 |
42 |
95 |
130 |
127 |
|
DN65 |
44 |
108 |
130 |
133 |
|
DN80 |
44 |
125 |
140 |
142 |
|
DN100 |
50 |
157 |
160 |
155 |
|
DN125 |
56 |
183 |
200 |
160 |
|
DN150 |
56 |
207 |
200 |
190 |
|
DN200 |
60 |
252 |
220 |
240 |
|
DN250 |
68 |
300 |
|
|
|
DN300 |
74 |
345 |
|
|
|
DN350 |
80 |
410 |
|
|
聲明：【D71X衛生級對夾蝶閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的D71X衛生級對夾蝶閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
