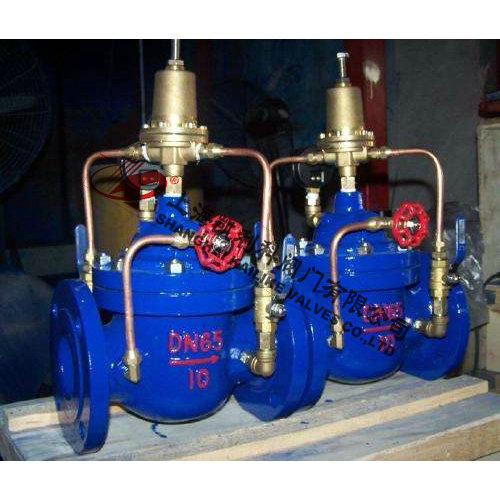

500X持壓洩壓閥

産品名稱：	持壓洩壓閥	産品型号：	500X
公稱通徑：	DN20～DN600	結構形式：	彈簧式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
适用溫度：	-0ºC～+80ºC	功能作用：	洩壓持壓
閥體材質：	鑄鐵、鑄鋼、不鏽鋼、黃銅	制造标準：	國标GB、德國DIN、美國API、ANSI
适用介質：	水、污水	生産廠家：	上海凱利科閥門有限公司

産品說明

500X持壓洩壓閥利用水力自力控制，不需要其它裝置和能源，即可以作洩壓閥用又可作持壓閥用。保養簡便，一閥多用。廣泛用于高層建築、生活區等供水管網系統及城市供水工程。

結構特點

500X持壓洩壓閥由主閥、洩壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作洩壓閥用又可作持壓閥用。作洩壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上遊水壓在設定值之上，保持主閥上遊供水壓力。

工作原理

1、作洩壓閥：當洩壓/持壓導閥調整爲洩壓狀态時，水通過針閥、主閥控制室、球閥A、洩壓/持壓導閥、球閥B流向出口，此時主閥處于開啓狀态。當進口壓力超過洩壓/持壓導閥設定的安全值時，洩壓導閥會自動開啓，通過球閥C放出部分水，使管路洩壓。當壓力恢複到安全值時，洩壓閥自動關閉。作洩壓閥時，各球閥常開。
2、作持壓閥：當洩壓/持壓導閥調整爲持壓狀态時，隻要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。
3、當主閥上遊供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啓，開始供水，即保持了上遊水壓。作持壓閥用時，球閥C常閉或用絲堵換下。

技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	适用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不鏽鋼

外形結構圖



主要外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	463	463	463	463	516	516	520	537	596	653	709	805	953	990	1030	1030
H	557	557	557	610	610	625	642	750	808	864	1135	1185	1325	1385	1445	1445

安裝示意圖

聲明：【500X持壓洩壓閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的500X持壓洩壓閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！
