德标法蘭
德标法蘭是工業管道上的連接件，标準是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之間相互連接的必備附件，德标法蘭盤又叫法蘭凸緣盤或突緣。德标法蘭盤由法蘭、墊片及螺栓三者相互連接作爲一組組合密封結構的可拆連接。
|
産品名稱： |
德标法蘭 |
産品型号： |
DIN |
|
公稱通徑： |
DN15～DN600 |
結構形式： |
圓形 |
|
公稱壓力： |
PN16～PN25～PN40 |
連接方式： |
法蘭 |
|
适用溫度： |
-196～+100℃～+650℃ |
制作方式： |
鑄造、鍛造 |
|
閥體材質： |
鑄鋼、碳鋼、鍛鋼、不鏽鋼 |
制造标準： |
德标DIN2527、2576、2674、2633、2566 |
|
适用介質： |
水、蒸汽、燃氣、氣體及腐蝕性液體等 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
德标法蘭是工業管道上的連接件，标準是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之間相互連接的必備附件，德标法蘭盤又叫法蘭凸緣盤或突緣。德标法蘭盤由法蘭、墊片及螺栓三者相互連接作爲一組組合密封結構的可拆連接。

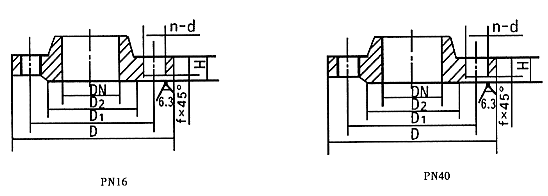

結構圖
PN16(1.6MPa) mm
|
公稱通徑 |
外徑 |
螺栓孔中心圓直徑 |
連接凸出部分直徑 |
連接凸出部分高度 |
法蘭厚度 |
螺栓孔數量與直徑 |
螺栓直徑 |
|
DN |
D |
D1 |
D2 |
f |
H |
n-d |
M |
|
15 |
95 |
65 |
45 |
2 |
14 |
4-14 |
12 |
|
20 |
105 |
75 |
58 |
2 |
16 |
4-14 |
12 |
|
25 |
115 |
85 |
68 |
2 |
16 |
4-14 |
12 |
|
32 |
140 |
100 |
78 |
2 |
18 |
4-18 |
16 |
|
40 |
150 |
110 |
88 |
2 |
18 |
4-18 |
16 |
|
50 |
165 |
125 |
102 |
3 |
20 |
4-18 |
16 |
|
65 |
185 |
145 |
122 |
3 |
20 |
4-18 |
16 |
|
80 |
200 |
160 |
138 |
3 |
22 |
8-18 |
16 |
|
100 |
220 |
180 |
158 |
3 |
24 |
8-18 |
16 |
|
125 |
250 |
210 |
188 |
3 |
26 |
8-18 |
16 |
|
150 |
285 |
240 |
212 |
3 |
26 |
8-22 |
20 |
|
200 |
340 |
295 |
268 |
3 |
30 |
8-22 |
20 |
|
250 |
405 |
355 |
320 |
3 |
32 |
8-26 |
24 |
PN40(4.0MPa) mm
|
公稱通徑 |
外徑 |
螺栓孔中心圓直徑 |
連接凸出部分直徑 |
連接凸出部分高度 |
法蘭厚度 |
螺栓孔數量與直徑 |
螺栓直徑 |
|
DN |
D |
D1 |
D2 |
f |
H |
n-d |
M |
|
15 |
95 |
65 |
45 |
2 |
16 |
4-14 |
12 |
|
20 |
105 |
75 |
58 |
2 |
18 |
4-14 |
12 |
|
25 |
115 |
85 |
68 |
2 |
18 |
4-14 |
12 |
|
32 |
140 |
100 |
78 |
2 |
18 |
4-18 |
16 |
|
40 |
150 |
110 |
88 |
2 |
18 |
4-18 |
16 |
|
50 |
165 |
125 |
102 |
3 |
20 |
4-18 |
16 |
|
65 |
185 |
145 |
122 |
3 |
22 |
8-18 |
16 |
|
80 |
200 |
160 |
138 |
3 |
24 |
8-18 |
16 |
|
100 |
235 |
190 |
162 |
3 |
24 |
8-22 |
20 |
|
125 |
270 |
220 |
188 |
3 |
26 |
8-26 |
24 |
|
150 |
300 |
250 |
218 |
3 |
28 |
8-26 |
24 |
|
200 |
375 |
320 |
285 |
3 |
34 |
12-30 |
27 |
|
250 |
450 |
385 |
345 |
3 |
38 |
12-33 |
30 |
注：德标尺寸與機械部标準法蘭尺寸互換；新産品設計應優先采用系列1尺寸。
聲明：【德标法蘭】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的德标法蘭産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
