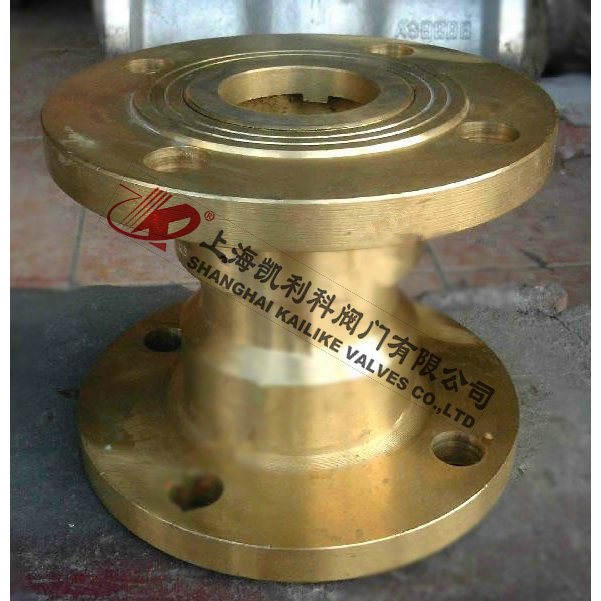

Y43XT型比例式減壓閥
Y43XT型比例式減壓閥利用閥内浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的，比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定、即減、動壓、又減靜壓、材料采用全銅或不鏽鋼,适用于清潔水和海水，不怕結垢和鏽蝕。
|
産品名稱： |
比例式減壓閥 |
産品型号： |
Y43XT |
|
公稱通徑： |
DN50～DN200 |
結構形式： |
閥内浮動活塞 |
|
工作壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭、内螺紋 |
|
适用溫度： |
-20ºC～+90ºC |
功能作用： |
減壓後穩壓 |
|
閥體材質： |
黃銅、不鏽鋼、鑄鐵、鑄鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油、氣等 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
Y43XT型比例式減壓閥利用閥内浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的，比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定、即減、動壓、又減靜壓、材料采用全銅或不鏽鋼,适用于清潔水和海水，不怕結垢和鏽蝕。
比例範圍
1、比例式減壓閥2:1
2、比例式減壓閥3:1
3、比例式減壓閥4:1
4、比例式減壓閥3:2
5、比例式減壓閥5:2
備注：亦可根據用戶的要求設計特殊比例的減壓閥。
性能指标
|
型号 |
Y13X-16T |
Y43X-16T |
|
連接方式 |
内螺紋 |
法蘭 |
|
适用介質 |
水、氣 |
|
适用溫度 |
≤ 90℃ |
|
額定工作壓力 |
1.6MPa |
|
壓力誤差 |
±2.5% |
主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
銅或不鏽鋼、鑄鋼、鑄鐵 |
|
活塞 |
銅或不鏽鋼 |
|
進口壓蓋 |
銅或不鏽鋼 |
|
出口壓蓋 |
銅或不鏽鋼 |

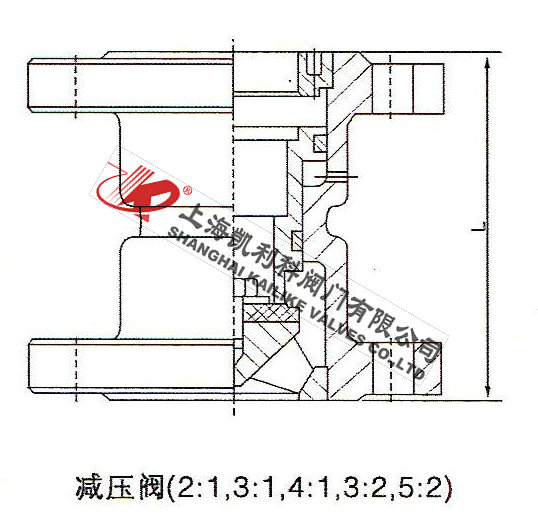

外形結構圖
主要外形尺寸
|
型号 |
公稱壓力
PN（MPa） |
公稱通徑
DN（MM） |
L |
|
Y43X-10T |
1.0 |
50 |
85 |
|
65 |
102 |
|
80 |
122 |
|
100 |
140 |
|
125 |
160 |
|
150 |
178 |
|
200 |
230 |
|
Y43X-16T |
1.6 |
50 |
85 |
|
65 |
102 |
|
80 |
122 |
|
100 |
140 |
|
125 |
160 |
|
150 |
178 |
|
200 |
230 |
聲明：【Y43XT型比例式減壓閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的Y43XT型比例式減壓閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
