CS47H,CS17H雙金屬片蒸汽疏水閥
CS47H、CS17H雙金屬片蒸汽疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會産生汽堵現象。可更換内件，易于維修和調整。該閥适用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。
|
産品名稱： |
雙金屬片蒸汽疏水閥 |
産品型号： |
CS47H、CS17H |
|
公稱通徑： |
DN15～DN100 |
結構形式： |
可調式雙金屬片 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭、螺紋 |
|
适用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、蒸汽等 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
CS47H、CS17H雙金屬片蒸汽疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會産生汽堵現象。可更換内件，易于維修和調整。該閥适用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽洩漏。排氣性能好，抗水擊，并可任意角度安裝。

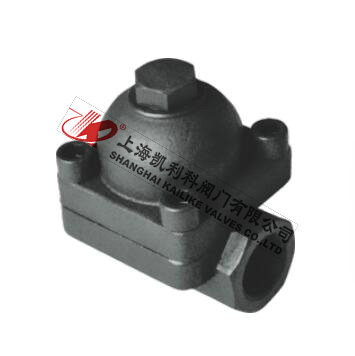

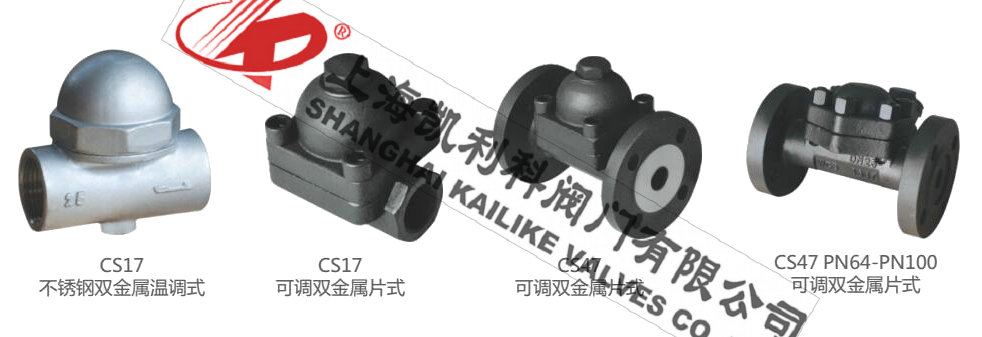

産品圖

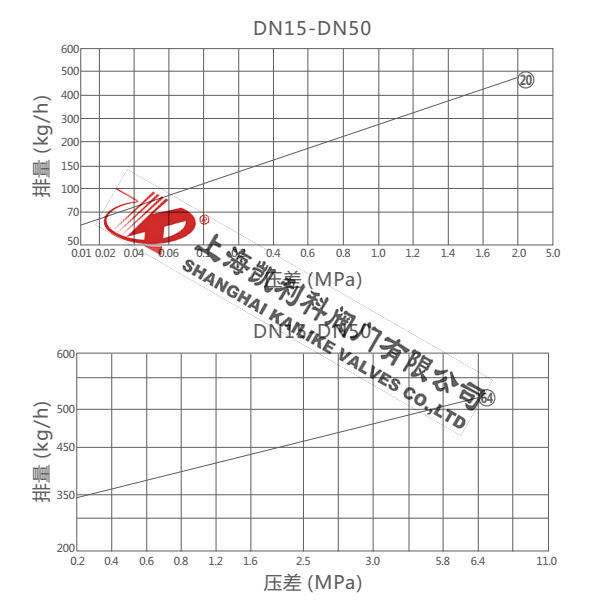

排量圖

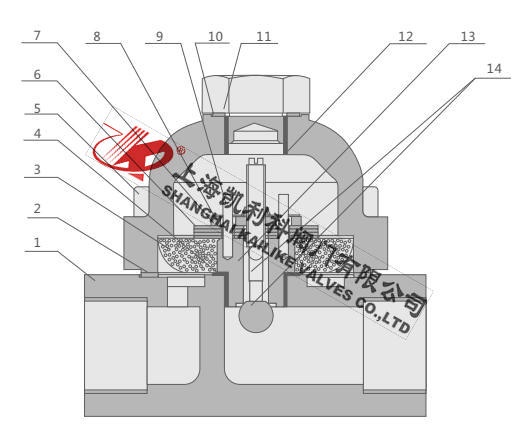

結構分析圖
主要零部件
|
序号 |
名稱 |
材料 |
|
1 |
閥體 |
A105 |
|
2 |
石墨封圈 |
304+石墨 |
|
3 |
濾網 |
304 |
|
4 |
平墊 |
H62 |
|
5 |
内六角圓柱頭螺釘 |
304 |
|
6 |
雙金屬片 |
--- |
|
7 |
并冒 |
304 |
|
8 |
止動片 |
304 |
|
9 |
銷 |
304 |
|
10 |
墊圈 |
H62 |
|
11 |
頂螺 |
Q235 |
|
12 |
閥蓋 |
A105 |
|
13 |
密封座 |
2Cr13 |
|
14 |
螺杆+彈子 |
2Cr13 |

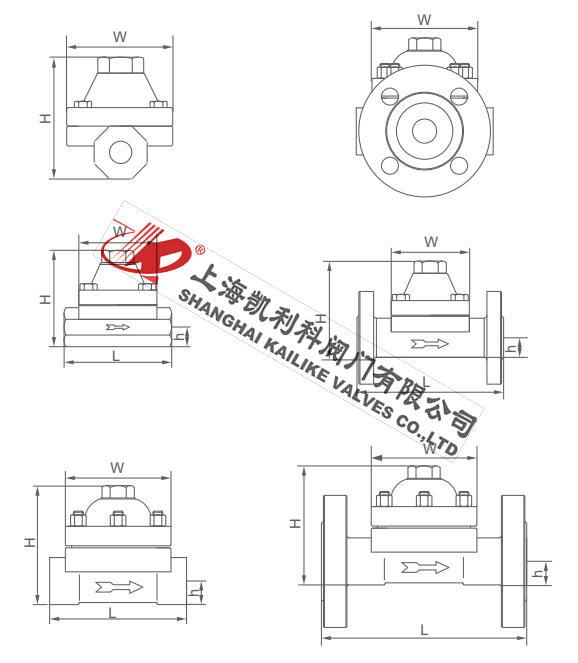

外形結構圖
主要外形尺寸
|
型号 |
口徑DN |
L |
H |
h |
W |
|
CS47H |
15 |
100 |
102 |
20 |
80 |
|
20 |
100 |
102 |
20 |
80 |
|
25 |
110 |
110 |
23 |
85 |
|
32 |
160 |
123 |
32 |
91 |
|
40 |
160 |
123 |
32 |
91 |
|
50 |
170 |
135 |
38 |
94 |
主要外形尺寸
|
型号 |
口徑DN |
L |
H |
h |
W |
|
CS47H |
15 |
150 |
102 |
20 |
80 |
|
20 |
150 |
102 |
20 |
80 |
|
25 |
160 |
110 |
23 |
85 |
|
32 |
230 |
125 |
32 |
91 |
|
40 |
230 |
125 |
32 |
91 |
|
50 |
230 |
135 |
38 |
94 |
