CS45H自由半浮球式疏水閥

您的位置：閥門 - 疏水閥 - CS45H自由半浮球式疏水閥更新時間：2026-01-12 02:01:05

質量安全：壓力、材質、密封等全方位檢測确保質量過關！

價格比較：在相同品質的情況下，廠裏直銷，更具有優勢！

交貨快捷：常規産品現貨供應，生産加工銷售一條龍服務！

上海凱利科閥門緻力于高品質閥門的設計、研發、生産銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

産品描述
在線詢價
技術咨詢

CS45H自由半浮球式疏水閥

CS45H自由半浮球式疏水閥用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽洩漏。能排連續飽和水，至使設備凝結水滞存量較少、升溫快、加熱溫度穩定。

産品名稱：	自由半浮球式疏水閥	産品型号：	CS45H
公稱通徑：	DN15～DN65	結構形式：	半浮球式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭、内螺紋
适用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不鏽鋼	制造标準：	國标GB、德國DIN、美國API、ANSI
适用介質：	水、蒸汽等	生産廠家：	上海凱利科閥門有限公司

産品說明

CS45H自由半浮球式疏水閥用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽洩漏。能排連續飽和水，至使設備凝結水滞存量較少、升溫快、加熱溫度穩定。

工作原理

自由半浮球式疏水閥的開啓和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準确，可靠。

産品特點

1、即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、耐水擊倒吊桶結構不會因水擊而遭到損壞，使用壽命長。
3、排空氣性能好倒吊桶上設有溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。
4、允許背壓高背壓率達85%。
5、維修方便内部零件采用不鏽鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。

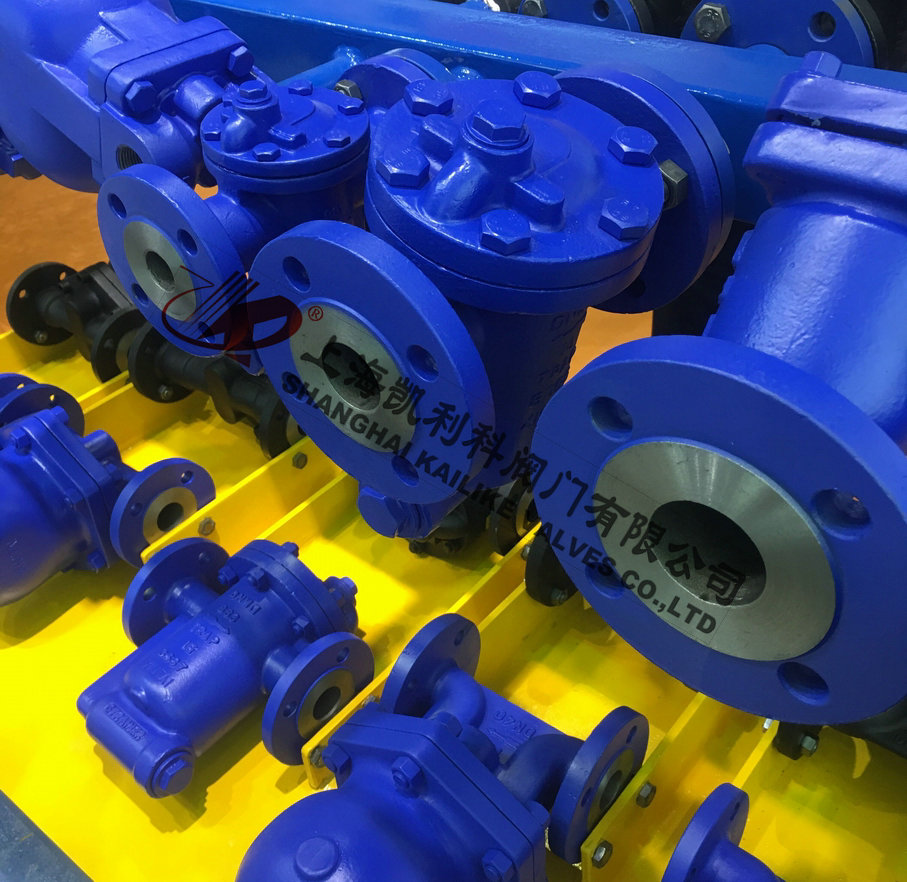

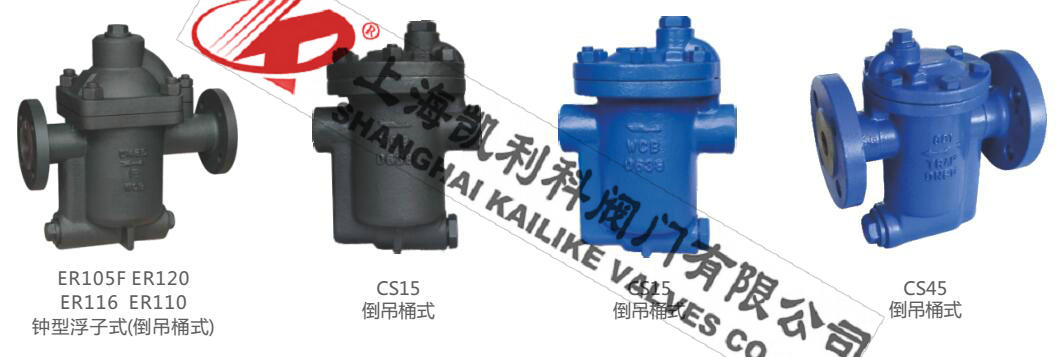

産品示意圖

排量圖

注：1、圖中曲線标注的編号（4,8，12等）代表相應工作壓差下的排量及閥座代号
2、壓差是指疏水閥的入口端與出口端的壓力差。

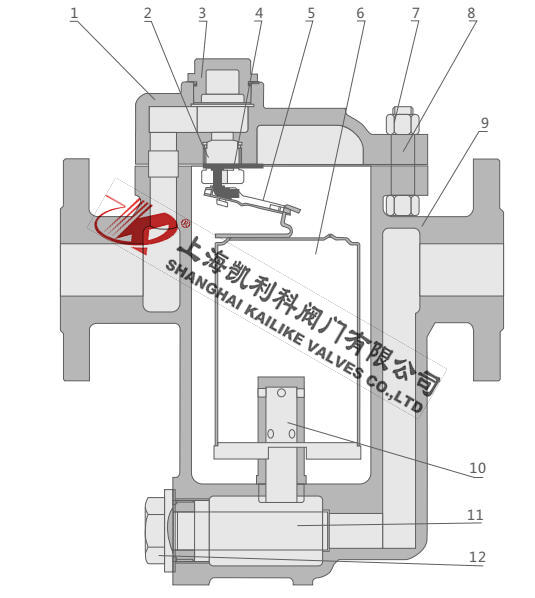

結構分析圖

主要零部件

序号	名稱	材料
1	閥蓋	WCB
2	封圈	304
3	螺堵	Q235
4	吊支架	304
5	挂支架	304
6	浮筒	304
7	螺母	45
8	螺柱	35CrMoA
9	閥體	WCB
10	增壓桶	Q235
11	濾網	304
12	濾網座	Q235

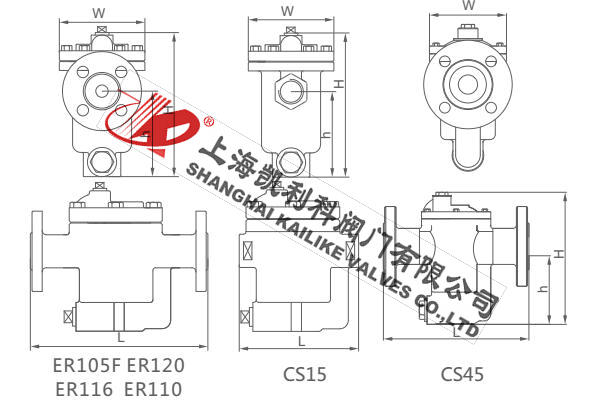

外形結構圖

主要外形尺寸

型号	口徑DN	L	H	h	W
CS45H-16C CS45H-25C CS45H-40C	15	170	166	94	102
	20	170	166	94	102
	25	210	166	94	102
	32	230	290	160	142
	40	230	290	160	142
	50	230	290	160	142
	65	280	290	160	142

主要外形尺寸

型号	口徑DN	L	H	h	W
CS15H-16C CS15H-25C CS15H-40C	15	120	166	94	102
	20	120	166	94	102
	25	130	166	94	102
	32	200	290	160	142
	40	200	290	160	142
	50	200	290	160	142

聲明：【CS45H自由半浮球式疏水閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的CS45H自由半浮球式疏水閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！
