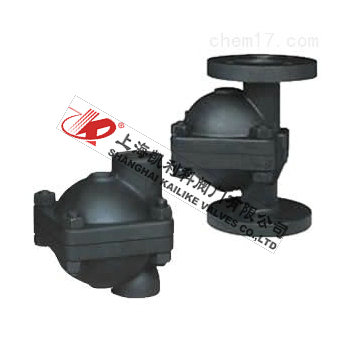

CS41H-3NL立式自由浮球式疏水閥
CS41H-3NL立式自由浮球式疏水閥根據浮力的原理，使閥體内的浮球随水位變化作升降運動，以達到閥門啓閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更爲适用。能排連續飽和水，至使設備凝結水滞存量較少、升溫快、加熱溫度穩定。能連續排水、性穩定、排水量大、漏水量小。
|
産品名稱： |
立式自由浮球式疏水閥 |
産品型号： |
CS41H-3NL |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
立式 |
|
公稱壓力： |
1.6MPa～2.5MPa～4.0MPa |
連接方式： |
法蘭、内螺紋 |
|
适用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、蒸汽等 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
CS41H-3NL立式自由浮球式疏水閥根據浮力的原理，使閥體内的浮球随水位變化作升降運動，以達到閥門啓閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更爲适用。能排連續飽和水，至使設備凝結水滞存量較少、升溫快、加熱溫度穩定。能連續排水、性穩定、排水量大、漏水量小。

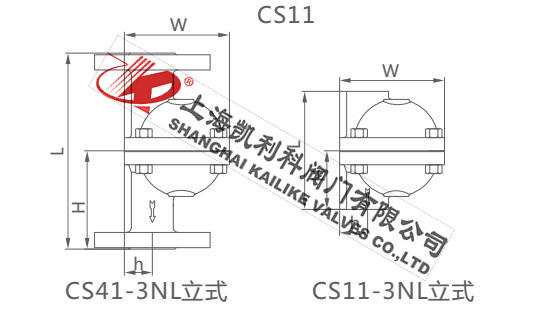

外形結構圖
主要外形尺寸
|
型号 |
口徑DN |
L |
H |
h |
W |
|
CS41H-3NL |
15 |
160 |
63 |
30 |
113 |
|
20 |
160 |
63 |
30 |
113 |
|
25 |
160 |
63 |
30 |
113 |
|
32 |
250 |
100 |
38 |
172 |
|
40 |
250 |
100 |
38 |
172 |
|
50 |
250 |
100 |
38 |
172 |
主要外形尺寸
|
型号 |
口徑DN |
L |
H |
h |
W |
|
CS11H-3NL |
15 |
125 |
63 |
30 |
113 |
|
20 |
125 |
63 |
30 |
113 |
|
25 |
125 |
63 |
30 |
113 |
|
32 |
200 |
100 |
38 |
172 |
|
40 |
200 |
100 |
38 |
172 |
|
50 |
200 |
100 |
38 |
172 |
聲明：【CS41H-3NL立式自由浮球式疏水閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的CS41H-3NL立式自由浮球式疏水閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
