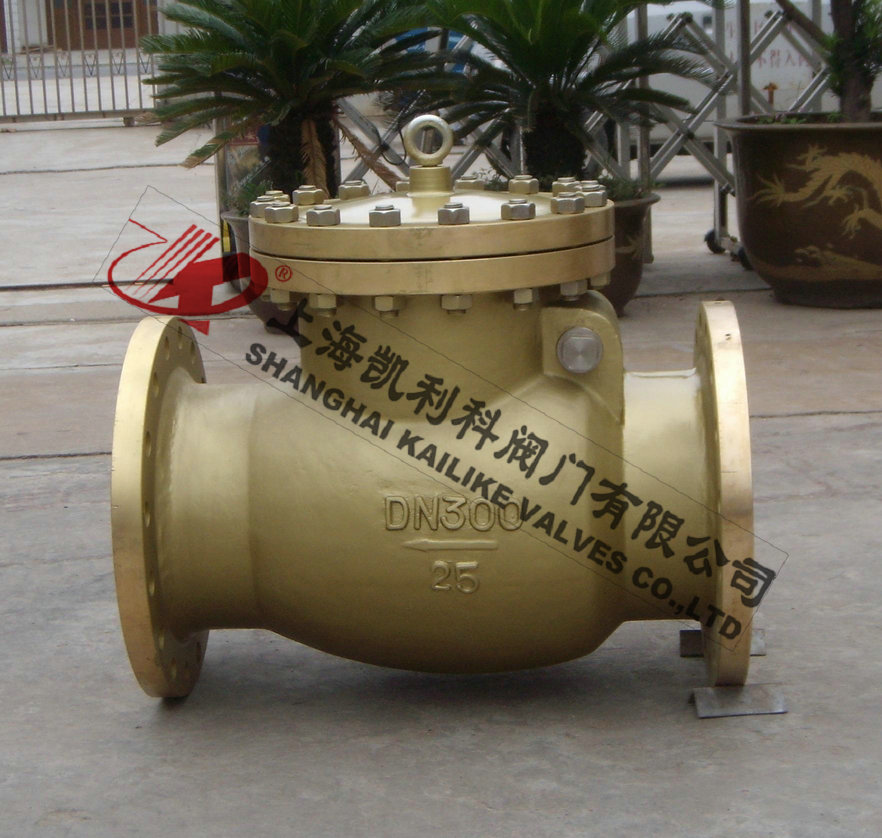

H44W黃銅法蘭止回閥
H44W黃銅法蘭止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流， 可适用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
|
産品名稱： |
黃銅法蘭止回閥 |
産品型号： |
H44W |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
旋啓式、卧式 |
|
公稱壓力： |
1.6MPa～4.0MPa |
連接方式： |
法蘭 |
|
适用溫度： |
-0ºC～+100ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
銅 |
标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油、蒸汽、氣體、液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
H44W黃銅法蘭止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流， 可适用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
産品特點
1、閥瓣關閉快速，水錘壓力小
2、水平管道或垂直管道均可使用，安裝方便
3、流道通暢、流體阻力小
4、動作靈敏、密封性能好
5、閥瓣行程短、關閉沖擊力小
6、整體結構簡單緊湊、造型美觀
7、使用壽命長、性能可靠
外形結構圖
主要外形尺寸
|
SIZE |
1 1/2" |
2" |
2 1/2" |
3" |
4" |
5" |
6" |
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
135 |
143 |
160 |
185 |
210 |
235 |
263 |
|
H |
73 |
85 |
95 |
104 |
118 |
133 |
142 |
|
D |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
B |
40 |
50 |
65 |
80 |
100 |
120 |
142 |
|
N-фd |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
安裝應注意以下事項
1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統産生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所标箭頭方向一緻。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
