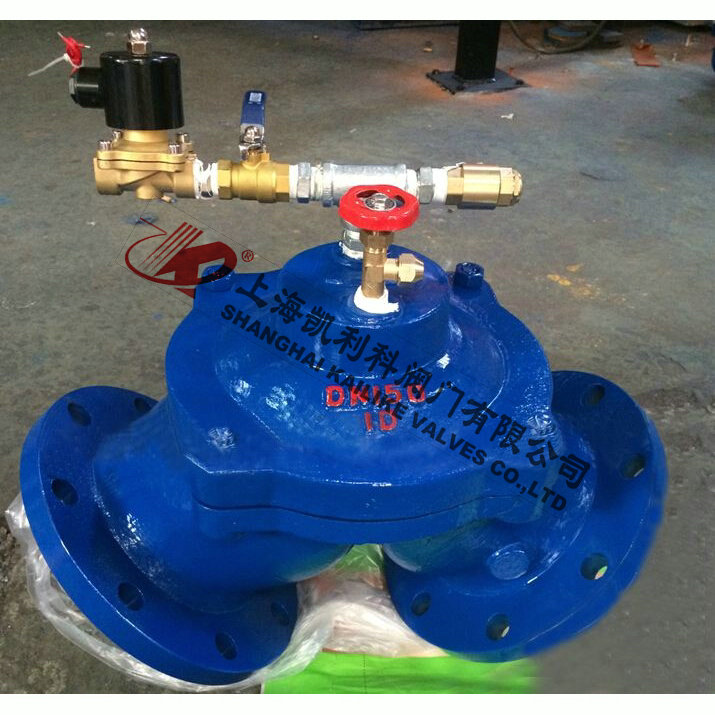

100S角式隔膜排泥閥
100S角式隔膜排泥閥内部是由特殊強化的隔膜片、不鏽鋼彈簧等組成。具有開啓快，關閉壓力低，外部液動（氣動）控制管路，集中控制啓閉主閥作用等特點。主要适用于水廠、水處理廠，作爲排除水池内泥沙及污物用。
|
産品名稱： |
角式隔膜排泥閥 |
産品型号： |
100S |
|
公稱通徑： |
DN80～DN300 |
功能作用： |
排泥 |
|
公稱壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
适用溫度： |
-0ºC～+80ºC |
驅動方式： |
液動、氣動 |
|
閥體材質： |
鑄鐵、鑄鋼 |
标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、污水 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
100S角式隔膜排泥閥内部是由特殊強化的隔膜片、不鏽鋼彈簧等組成。具有開啓快，關閉壓力低，外部液動（氣動）控制管路，集中控制啓閉主閥作用等特點。主要适用于水廠、水處理廠，作爲排除水池内泥沙及污物用。
技術參數
|
公稱壓力 |
殼體試驗壓力MPa |
密封試驗壓力MPa |
|
1.0 |
1.5 |
1.1 |
|
1.6 |
2.4 |
1.6 |
零部件材料
|
零件名稱 |
閥體、閥蓋 |
閥瓣、彈簧 |
薄膜 |
|
材料 |
鑄鐵 |
不鏽鋼 |
尼龍強SX橡膠 |

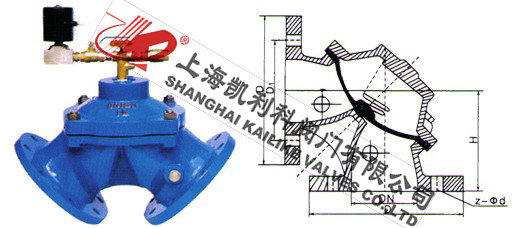

外形結構圖
主要外形尺寸
|
連接标準 |
法蘭連接尺寸符合GB4216 |
|
公稱通徑 |
H |
D |
D1 |
Z-∮d |
|
80 |
140 |
195 |
160 |
4-18 |
|
100 |
150 |
215 |
180 |
8-18 |
|
150 |
185 |
280 |
240 |
8-23 |
|
200 |
245 |
335 |
295 |
8-23 |
|
250 |
340 |
395 |
350 |
12-23 |
|
300 |
395 |
445 |
400 |
12-23 |

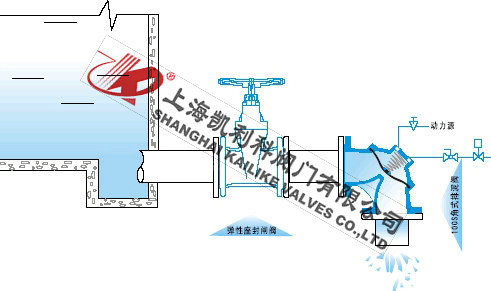

安裝示意圖
聲明：【100S角式隔膜排泥閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的100S角式隔膜排泥閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
