ZGB-II抽屜式波紋阻火器
ZGB-II抽屜式波紋阻火器是用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上，通常與呼吸閥配套使用，其主要功能是允許易燃易爆的氣體通過，對外界傳入儲罐的火焰起有阻止與窒息作用。抽式阻火器可以與通氣管配套或單獨使用，其它規格産品可按用戶要求提供。
|
産品名稱： |
抽屜式波紋阻火器 |
産品型号： |
ZGB-II |
|
公稱通徑： |
DN50～DN500 |
功能作用： |
阻火 |
|
公稱壓力： |
1.6MPa～4.0MPa |
連接方式： |
法蘭 |
|
适用溫度： |
-80ºC～+350ºC |
安裝位置： |
管道 |
|
閥體材質： |
碳鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
原油、汽油、煤油、柴油、芳烴、硫等 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
ZGB-II抽屜式波紋阻火器是用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上，通常與呼吸閥配套使用，其主要功能是允許易燃易爆的氣體通過，對外界傳入儲罐的火焰起有阻止與窒息作用。抽式阻火器可以與通氣管配套或單獨使用，其它規格産品可按用戶要求提供。
産品特點
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不鏽鋼材料, 耐腐蝕易于清洗。
4、阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸産生的沖擊壓力。
5、濾芯是阻止火焰傳播的主要構件，常用的有金屬網濾芯和波紋型濾芯兩種。
6、金屬網型濾芯用直徑0.23~0.315mm的不鏽鋼或銅網，多層重疊組成。目前國内的阻火器通常采用16~22目金屬網，爲4~12層。
執行标準
設計規範：GB5908-86
試驗與檢驗： GB1347-92
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
産品标識：GB/T 12220
供貨規範：JB/T 7928
性能參數
|
閥體材料 |
碳鋼WCB、不鏽鋼304、316、 |
|
阻火芯件材料 |
不鏽鋼防爆阻火波紋闆 |
|
密封件材料 |
耐油石棉橡膠、四氟PTFE |
|
環境溫度℃ |
≤480 |
|
公稱壓力(MPa) |
0.6~1.6MPa |
|
防爆級别 |
BS5501:ⅡA、ⅡB、ⅡC |

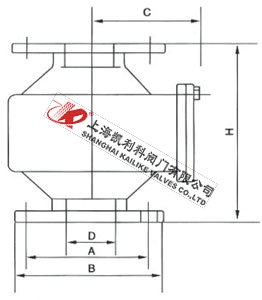

外形結構圖
主要外形尺寸
|
規格 |
尺寸 |
|
D |
A |
B |
C |
H |
|
DN50 |
50 |
110 |
140 |
114 |
210 |
|
DN100 |
100 |
170 |
205 |
150 |
284 |
|
DN150 |
150 |
225 |
260 |
185 |
375 |
|
DN200 |
200 |
280 |
315 |
230 |
445 |
|
DN250 |
250 |
335 |
370 |
276 |
500 |
|
DN300 |
300 |
395 |
435 |
276 |
500 |
|
DN400 |
400 |
495 |
535 |
335 |
520 |
|
DN500 |
500 |
600 |
640 |
400 |
550 |
保養與維修
爲了确保抽屜式波紋阻火器的性能達到安全使用目的,對抽屜阻火器應定期檢查、保養。
1、抽屜式波紋阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗幹淨，确保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
聲明：【ZGB-II抽屜式波紋阻火器】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的ZGB-II抽屜式波紋阻火器産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
