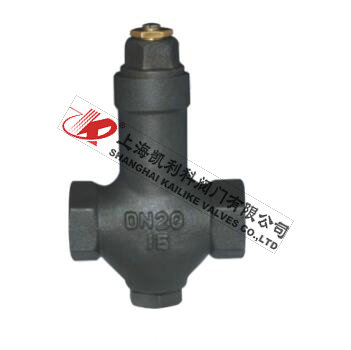

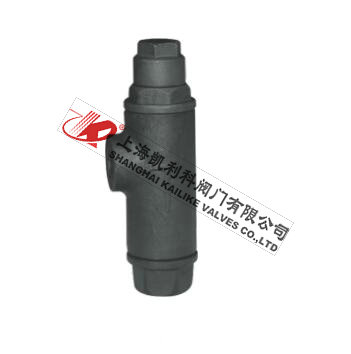

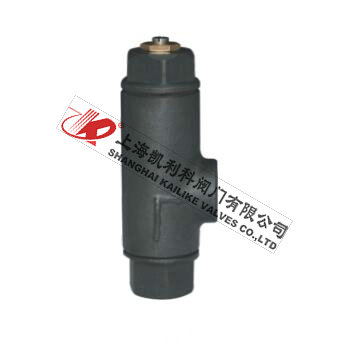

CS44H波紋管式疏水閥
CS44H波紋管式疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽洩漏，從而可以保證供汽,用汽設備的正常進行，提高蒸汽輸送和熱源效率，該産品其關鍵感溫内件，采用優質鋼波紋管，特殊焊接工藝制成，節能效果顯著。具有排水溫度調節機構，可在80-100℃之間調節，使用方便。
|
産品名稱： |
波紋管式疏水閥 |
産品型号： |
CS44H |
|
公稱通徑： |
DN15～DN100 |
結構形式： |
膨脹式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭、螺紋 |
|
适用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、蒸汽等 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
CS44H波紋管式疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽洩漏，從而可以保證供汽,用汽設備的正常進行，提高蒸汽輸送和熱源效率，該産品其關鍵感溫内件，采用優質鋼波紋管，特殊焊接工藝制成，節能效果顯著。具有排水溫度調節機構，可在80-100℃之間調節，使用方便。
工作原理
該閥排水是連續的，而且沒有噪音。溫度敏感元件，采用不鏽鋼耐腐蝕。不受振動，蒸汽壓力波動和水锂的影響。體積小、重量輕、安裝方便。疏水閥的溫度元件中充滿了液體，當冷凝水低于給定溫度80-100℃時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100℃時，元件彭脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100℃中任意給定角度。

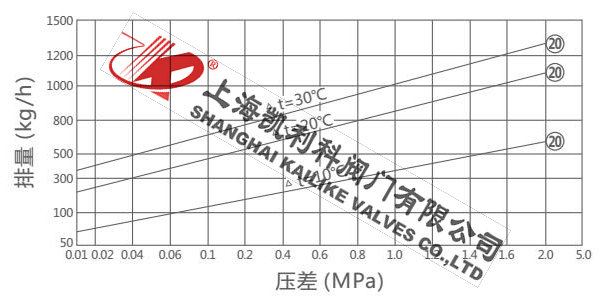

排量圖

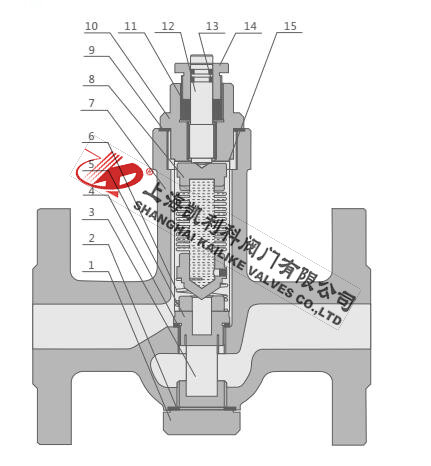

結構分析圖
主要零部件
|
序号 |
名稱 |
材料 |
|
1 |
尾螺 |
Q235 |
|
2 |
墊片 |
PTFE |
|
3 |
濾網 |
304 |
|
4 |
墊片 |
H62 |
|
5 |
封圈 |
304 |
|
6 |
彈簧 |
304 |
|
7 |
閥體 |
WCB |
|
8 |
波紋管 |
304 |
|
9 |
螺帽 |
Q235 |
|
10 |
封圈 |
304 |
|
11 |
墊片 |
PTFE |
|
12 |
調節螺杆 |
304 |
|
13 |
橡膠圈 |
橡膠 |
|
14 |
銅螺母 |
H62 |
|
15 |
套 |
304 |
注：1、圖中曲線标注的編号（4,8，12等）代表相應工作壓差下的排量及閥座代号
2、壓差是指疏水閥的入口端與出口端的壓力差

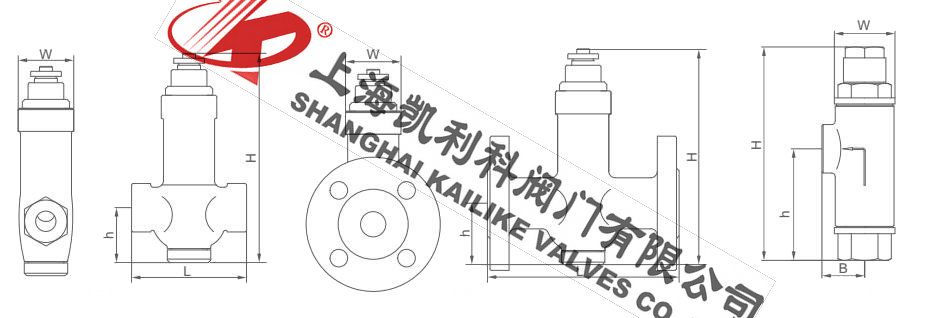

外形結構圖
主要外形尺寸
|
型号 |
口徑DN |
L |
H |
h |
W |
|
CS44H |
15 |
150 |
117 |
43 |
44 |
|
20 |
150 |
165 |
48 |
44 |
|
25 |
160 |
170 |
53 |
44 |
|
32 |
230 |
136 |
72 |
48 |
|
40 |
230 |
136 |
72 |
48 |
|
50 |
230 |
235 |
82 |
50 |
|
65 |
230 |
235 |
82 |
62 |
|
80 |
310 |
320 |
113 |
75 |
|
100 |
310 |
320 |
113 |
95 |
主要外形尺寸
|
型号 |
口徑DN |
L |
H |
h |
W |
|
CS14H |
15 |
90 |
150 |
43 |
44 |
|
20 |
100 |
150 |
48 |
48 |
|
25 |
120 |
165 |
48 |
50 |
|
32 |
130 |
175 |
72 |
62 |
|
40 |
140 |
185 |
72 |
62 |
|
50 |
160 |
195 |
82 |
75 |
主要外形尺寸
|
型号 |
口徑DN |
L |
H |
h |
W |
|
CS16 |
15 |
35 |
176 |
92 |
49 |
|
20 |
35 |
176 |
92 |
49 |
|
25 |
37 |
190 |
102 |
57 |
|
SC |
15 |
35 |
150 |
63 |
49 |
|
20 |
35 |
150 |
63 |
49 |
|
25 |
37 |
165 |
71 |
57 |
聲明：【CS44H波紋管式疏水閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的CS44H波紋管式疏水閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
