A48H,A48Y彈簧全啓式安全閥

您的位置：閥門 - 安全閥 - A48H,A48Y彈簧全啓式安全閥 更新時間：2026-01-12 02:01:56
A48H,A48Y彈簧全啓式安全閥
    • 質量安全：壓力、材質、密封等全方位檢測确保質量過關！
    • 價格比較：在相同品質的情況下，廠裏直銷，更具有優勢！
    • 交貨快捷：常規産品現貨供應，生産加工銷售一條龍服務！
      上海凱利科閥門緻力于高品質閥門的設計、研發、生産銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

    • 産品描述
    • 在線詢價
    • 技術咨詢
    A48H,A48Y彈簧全啓式安全閥A48H,A48Y彈簧全啓式安全閥

    A48H、A48Y彈簧全啓式安全閥适用于工作溫度≤540℃的蒸汽、空氣等介質的設備或管路上。作爲超壓保護裝置。是一種由進口靜壓開啓的自動洩壓防護裝置，它是壓力容器最爲重要的安全附件之一。

    産品名稱： 彈簧全啓式安全閥 産品型号： A48H、A48Y
    公稱通徑： DN15～DN400 結構形式： 彈簧全啓式
    公稱壓力： 1.6MPa～16.0MPa 連接方式： 法蘭、焊接、螺紋
    适用溫度： -29ºC～+540ºC 驅動方式： 彈簧自動起跳、帶扳手
    閥體材質： 鑄鋼、不鏽鋼 制造标準： 國标GB、德國DIN、美國API、ANSI
    适用介質： 水、蒸汽、空氣、氣體等 生産廠家： 上海凱利科閥門有限公司

    産品說明

    A48H、A48Y彈簧全啓式安全閥适用于工作溫度≤540℃的蒸汽、空氣等介質的設備或管路上。作爲超壓保護裝置。是一種由進口靜壓開啓的自動洩壓防護裝置，它是壓力容器最爲重要的安全附件之一。

    功能特點

    它的功能是：當容器内壓力超過某一定值時,依靠介質自身的壓力自動開啓閥門，迅速排出一定數量的介質。當容器内的壓力降到允許值時，閥又自動關閉，使容器内壓力始終低于允許壓力的上限，自動防止因超壓而可能出現的事故，所以安全閥又被稱爲壓力容器的最終保護裝置。

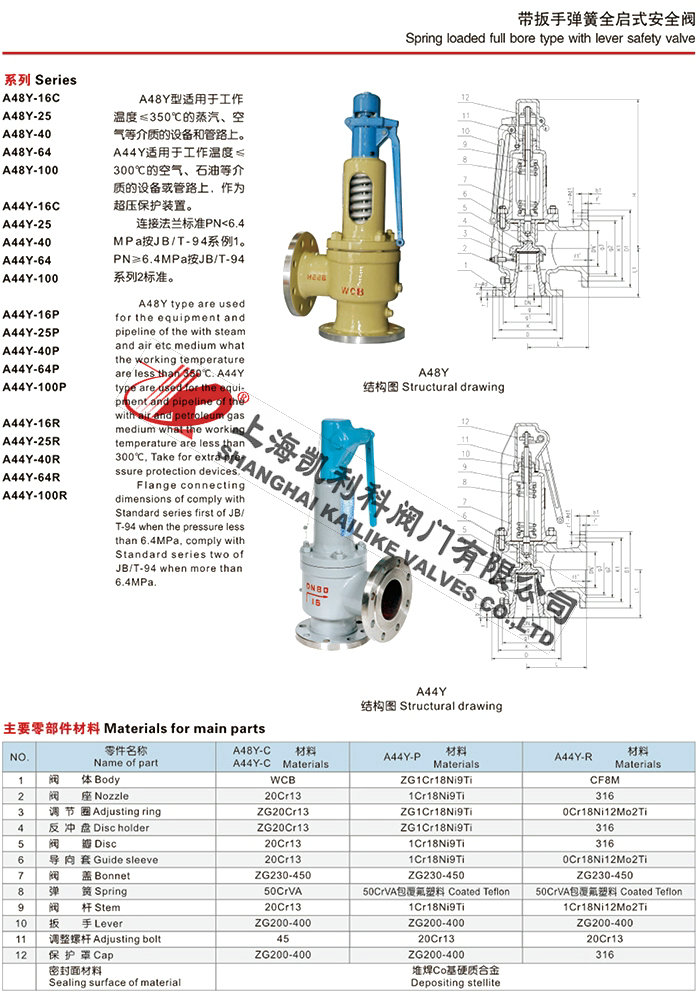

    主要零件

    NO 零件名稱 材料
    1 閥體 WCB
    2 閥座 ZG2Cr13
    3 調節圈 ZG2Cr13
    4 閥瓣 2Cr13
    5 導向套 2Cr13
    6 閥蓋 ZG230-450
    7 彈簧 50CrVA
    8 閥杆 2Cr13
    9 扳手 ZG200-400
    10 調整螺杆 45
    11 保護罩 ZG200-400
     12 密封面材料 "H"堆焊D507,"Y"堆焊Co基硬質合金

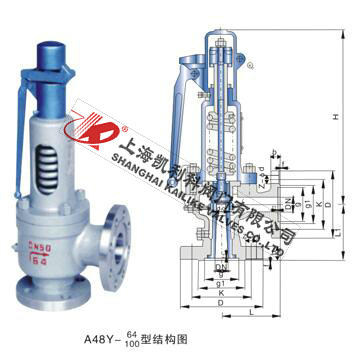

    外形結構圖



    主要外形尺寸1.6MPa

    型号 公稱通徑 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-16C
    A48Y-16P
    A48Y-16R
    A48H-16C
    A48H-16P
    A48H-16R    		 20 15 105 75   55 16 2   4-14 2 110 95 411
    25 16 115 85   65 16 2   4-14 2 110 95 411
    32 20 140 100   78 18 2   4-18 3 115 100 411
    40 25 150 110   85 18 3   4-18 3 120 110 472
    50 32 165 125   100 20 3   4-18 3 135 120 532
    65 40 185 145   120 20 3   4-18 3 160 140 556
    80 50 200 160   135 20 3   8-18 3 170 135 561
    100 65 220 180   155 20 3   8-18 3 195 175 667
    125 80 250 210   185 22 3   8-18 3 210 190 857
    150 100 285 240   210 24 3   8-23 3 255 230 915
    200 125 340 295   265 26 3   12-23 3 300 260 1073
    250 150 405 355   320 30 3   12-26 4 350 320 1307
    300 220 460 410   375 30 4   12-26 4 370 350 1233
    350 250 520 470   435 34 4   16-26 4 500 450 1711
    400 280 580 525   485 36 4   16-30 4 500 450 1780

    主要外形尺寸2.5MPa

    型号 公稱通徑 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-25C
    A48Y-25P
    A48Y-25R
    A48H-25C
    A48H-25P
    A48H-25R    		 20 15 105 75   55 16 2   4-14 2 110 95 411
    25 16 115 85   65 16 2   4-14 2 110 95 411
    32 20 140 100   78 18 2   4-18 3 115 100 411
    40 25 150 110   85 18 3   4-18 3 120 110 472
    50 32 165 125   100 20 3   4-18 3 135 120 532
    65 40 185 145   120 22 3   8-18 3 160 140 556
    80 50 200 160   135 22 3   8-18 3 170 135 561
    100 65 230 190   160 24 3   8-23 3 195 175 667
    125 80 270 220   188 28 3   8-26 3 210 190 857
    150 100 300 250   218 30 3   8-26 3 255 230 915
    200 125 360 310   278 34 3   12-26 3 300 260 1073
    250 150 425 370   332 36 3   12-30 4 350 320 1307
    300 220 485 430   390 40 4   16-30 4 370 350 1233
    350 250 555 490   488 48 4   16-34 4 500 450 1711
    400 280 620 550   505 48 4   16-36 4 500 450 1780

    主要外形尺寸4.0MPa

    型号 公稱通徑 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-40C
    A48Y-40P
    A48Y-40R
    A48H-40C
    A48H-40P
    A48H-40R    		 20 15 105 75 51 55 16 2 4 4-14 2 110 95 411
    25 16 115 85 58 65 16 2 4 4-14 2 110 95 411
    32 20 140 100 66 78 18 2 4 4-18 3 115 100 411
    40 25 150 110 76 85 18 3 4 4-18 3 120 110 472
    50 32 165 125 88 100 20 3 4 4-18 3 135 120 532
    65 40 185 145 110 120 22 3 4 8-18 3 160 140 556
    80 50 200 160 121 135 22 3 4 8-18 3 170 135 561
    100 65 235 190 150 160 24 3 4.5 8-23 3 195 175 697
    125 80 270 220 176 188 28 3 4.5 8-26 3 210 190 857
    150 100 300 250 204 218 30 3 4.5 8-26 3 255 230 915
    200 125 375 320 260 282 38 3 4.5 12-30 3 300 260 1073
    250 150 450 385 313 345 42 3 4.5 12-34 4 350 320 1307
    300 220 515 450 364 408 46 4 4.5 16-34 4 370 350 1233
    350 250 580 510 422 465 52 4 5 16-36 4 500 450 1711
    400 280 660 585 474 535 58 4 5 16-41 4 500 450 1711

    主要外形尺寸6.4MPa

    型号 公稱通徑 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-64C
    A48Y-64P
    A48Y-64R
    A48H-64C
    A48H-64P
    A48H-64R    		 20 10 125 90 51 68 22 2 4 4-18 2 96 85 297
    25 16 140 100 58 78 22 2 4 4-18 2 110 100 310
    32 20 155 110 66 82 24 2 4 4-23 3 130 110 322
    40 25 170 125 76 95 24 3 4 4-23 3 135 120 352
    50 32 180 135 88 105 26 3 4 4-23 3 155 135 425
    65 40 205 160 110 130 28 3 4 8-23 3 175 160 570
    80 50 215 170 121 140 30 3 4 8-23 3 175 160 560
    100 65 250 200 150 168 32 3 4.5 8-26 3 195 195 690
    150 100 345 280 204 240 38 3 4.5 8-34 3 280 265 935

    主要外形尺寸10.0MPa

    型号 公稱通徑 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-100C
    A48Y-100P
    A48Y-100R
    A48H-100C
    A48H-100P
    A48H-100R    		 20 10 125 90 51 68 22 2 4 4-18 3 96 85 297
    25 16 140 100 58 78 24 2 4 4-18 2 110 100 310
    32 20 155 110 66 82 24 2 4 4-23 2 130 110 322
    40 25 170 125 76 95 26 3 4 4-23 3 135 120 352
    50 32 195 145 88 112 28 3 4 4-26 3 155 135 425
    65 32 220 170 110 138 32 3 4 8-26 3 175 160 570
    80 40 230 180 121 148 34 3 4 8-26 3 175 160 560
    100 50 265 210 150 172 38 3 4.5 8-30 3 195 195 690
    150 80 355 290 204 250 46 3 4.5 12-34 3 280 265 935




    聲明：【A48H,A48Y彈簧全啓式安全閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的A48H,A48Y彈簧全啓式安全閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！
