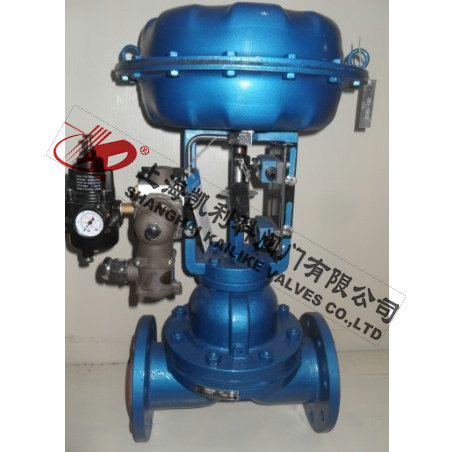

ZJHT氣動薄膜隔膜調節閥

産品名稱：	氣動薄膜隔膜調節閥	産品型号：	ZJHT
公稱通徑：	DN20～DN250	結構形式：	隔膜式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
适用溫度：	-29ºC～+180ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不鏽鋼	标準：	國标GB、德國DIN、美國API、ANSI
适用介質：	水、油品、蒸汽、液體	生産廠家：	上海凱利科閥門有限公司

産品說明

ZJHT氣動薄膜隔膜調節閥是由多彈簧氣動薄膜執行器與隔膜調節閥閥體組成，一般用于氯氣介質中。氣動薄膜隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無洩漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）适用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),氣動薄膜隔膜調節閥特别适合于要求耐腐蝕、劇毒場合。氣動薄膜隔膜調節閥采用模塊化設計，可采用不同組合、配用各種附件。

産品特點

(1) 采用輕型執行機構，高度及重量均可減小30%。
(2) 閥體内表面有多種材料塗複層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
(3) 閥門關閉時，内、外洩漏量爲零，特别适合于劇毒介質或不允許污染介質的閥節。
(4) 流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
(5)采用輕型執行機構，高度及重量均可減小30%。
(6)閥體内表面有多種材料塗複層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
(7)閥門關閉時，内、外洩漏量爲零，特别适合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。

主要零件材料

閥體：HT200、ZG230～450或下述材質襯裏
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn

襯裏材質選型

閥體襯裏	使用溫度（℃）	适用介質
無襯裏	-10～+175	适用于非腐蝕性介質
軟橡膠	-10～+85	有很好的耐磨性能，适用于水泥、粘土、煤塵、幹燥化肥等
硬橡膠	-10～+85	适用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10～+105	适用于動物油、植物油和潤滑油，PH值變化範圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠	-10～+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好
搪瓷	-10～+175	适用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-10～+190	适用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

隔膜材質選型

隔膜材質	使用溫度（℃）	适用介質
丁荃膠（B級）	-40～+100	大部分無機酸如：硫酸、氫氟酸、磷酸等适用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）	-50～+100	主要用于淨化水、無機鹽和烯的礦物酸介質
聚四氟乙烯	-10～+150	極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

主要技術參數

公稱通徑mm			15	20	25	40	50	65	80	100	150	200
公稱壓力MPa			0.6   10
行程mm			10		16	25		40			60
流量特性			近似快開型
介質溫度℃			-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭形式			法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
可調比R			30:1
氣源接頭			M16×1.5

執行機構

公稱通徑(mm)	配用執行機構号	主要技術參數
		薄膜有效面積(cm2)	行程(mm)	額定流量系數Kv值
15	ZMA(B)-2	280	10	8
20				12
25				16
32	ZMA(B)-3	400	16	28
40				60
50			25	68
65	ZMA(B)-4	630		90
80			40	160
100				300

性能指标

項目	技術指标
	不帶定位器	帶定位器
基本誤差％	±10	±1.5
回差％	8	1.5
死區％	6	0.6
允許洩漏量	襯裏材料爲聚三氟乙烯隔膜材料 爲：氯丁橡膠，氟橡膠	10-4×閥額定容量
	無襯裏材料爲，隔膜材料爲：氯 丁橡膠，氟橡膠	5×10-6×閥額定容量
可配附件	電氣定位器或電/氣轉換器 空氣過濾減壓器　電磁閥　手輪機構等
額定流量系數Kv偏差％	±20

表中所列執行機構爲标準配置，可根據工藝要求選配。

允許壓差

公稱通徑DN(mm)				15	20	25	32	40	50	65	80	100
額定流量系數Kv				8	12	16	28	60	67	90	160	300
公稱壓力(MPa)				1.0
配用執行機構型号				ZMA(B)-2			ZMA(B)-3			ZMA(B)-4
關閉時 允許最 大壓力 MPa	信 号 壓 力 MPa	P2=0	120	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05
			140	1.0	1.0	0.80	0.80	0.60	0.4	0.4	0.2	0.10
		P1=P2	120	0.45	0.45	0.20	0.20	0.15	0.1	0.1	0.05	0.02
			140	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05

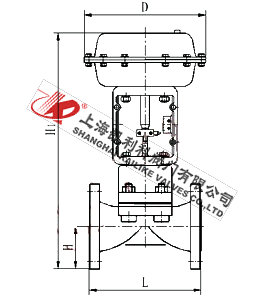

外形結構圖



主要外形尺寸

公稱通徑(mm)	20	25	40	50	65	80	100	150	200	250
L(mm)	181	184	222	254	276	298	352	451	600	720
H(mm)	67	72	87	92	105	110	127	174	209	300
H1(mm)	479	479	553	562	754	795	857	/	/	/
D(mm)	280		325		410			/	/	/



聲明：【ZJHT氣動薄膜隔膜調節閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的ZJHT氣動薄膜隔膜調節閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！
