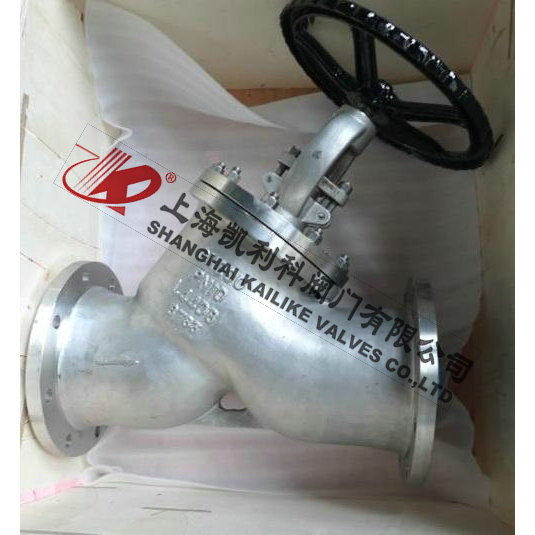

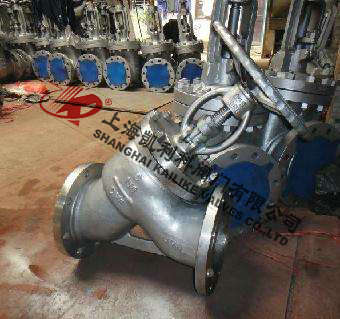

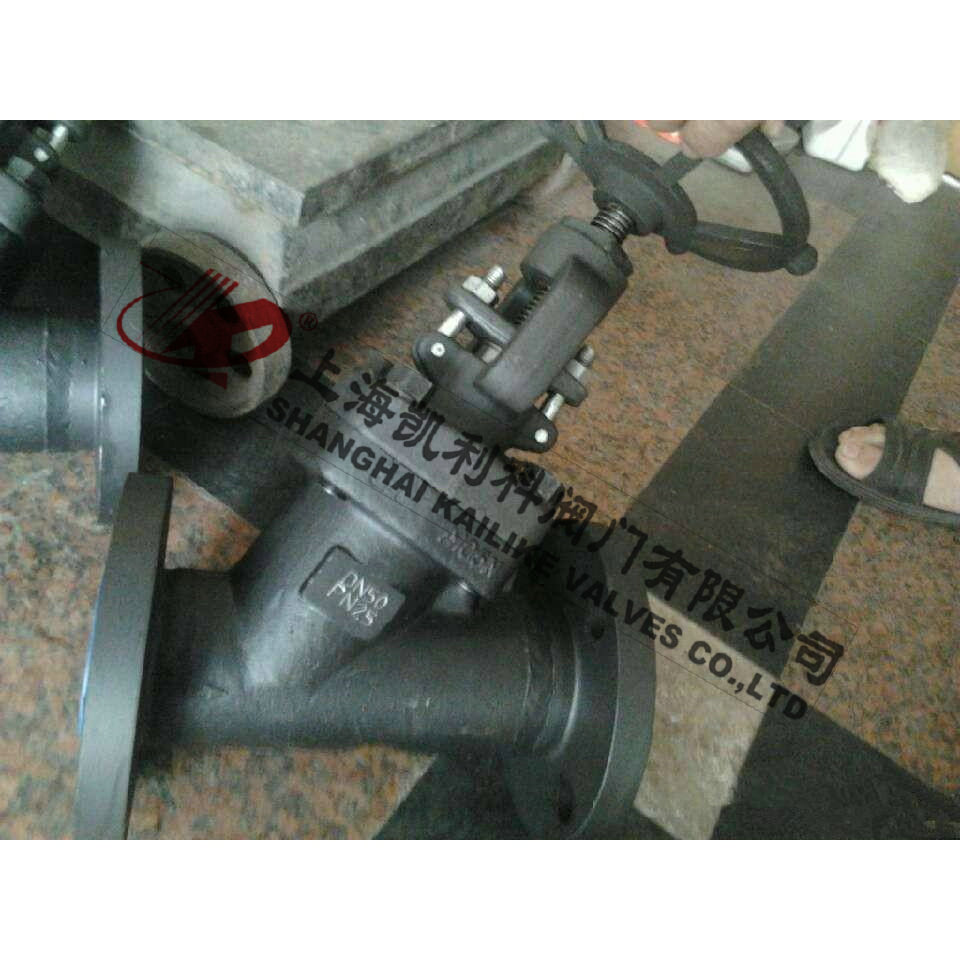

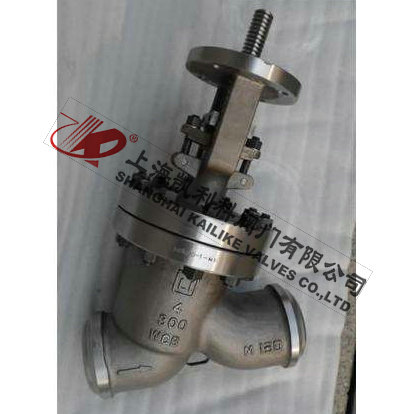

J45H-Y型直流式截止閥的閥杆和通道成一定角度，其閥座密封面與進出口通道有一定角度。主要用來按通或截斷管路中的介質，一般不用于調節流量，适用的壓力、溫度範圍很大。結構較簡單，制造與維修都很方便，密封面不易磨損、擦傷，密封性較好，壽命較長，啓閉時閥瓣行程較小，啓閉時間較短，閥門高度較小。廣泛用于給排水，煤氣，電力，冶金，石油，化工，輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啓閉。
| 産品名稱： | Y型直流式截止閥 | 産品型号： | J45H |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 焊接、法蘭 |
| 适用溫度： | -29ºC～+425ºC | 驅動方式： | 手輪、傘齒輪、電動 |
| 閥體材質： | 鑄鋼、碳鋼、鍛鋼、不鏽鋼 | 制造标準： | 國标GB、德國DIN、美國API、ANSI |
| 适用介質： | 水、油、蒸汽、氣體、液體、粉料 | 生産廠家： | 上海凱利科閥門有限公司 |
| 型号 | 公稱壓力MPa | 1.6 | |
|
J45Y-16C J45H-16C |
試驗壓力MPa | 殼體 | 2.4 |
| 密封 | 1.6 | ||
| 工作溫度 | -30～180℃ | ||
| 使用介質 | 水 | ||
| 型号 | 閥杆、閥蓋 | 灰鑄鐵 | 灰鑄銅 |
|
J45Y-16C J45H-16C |
閥杆、閥瓣 | 碳鋼 | |
| 閥杆螺母 | 銅 | ||
| 填料 | 石墨石棉盤根 | ||
|

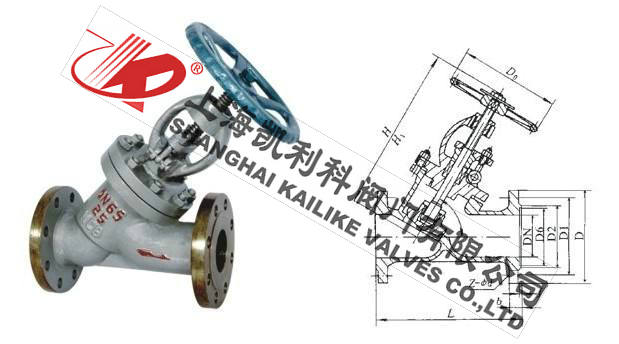

口徑 DN(mm) |
尺 寸(mm) | ||||
| L | D | H | H1 | D0 | |
| 20 | 150 | 105 | 195 | 215 | 90 |
| 25 | 160 | 115 | 265 | 290 | 100 |
| 32 | 180 | 135 | 290 | 320 | 120 |
| 40 | 200 | 145 | 315 | 355 | 140 |
| 50 | 230 | 160 | 325 | 365 | 160 |
| 65 | 290 | 180 | 350 | 385 | 180 |
| 80 | 310 | 195 | 445 | 510 | 220 |
| 100 | 350 | 215 | 460 | 540 | 240 |
| 125 | 400 | 245 | 530 | 615 | 280 |
| 150 | 480 | 280 | 600 | 685 | 320 |
| 200 | 600 | 335 | - | - | - |
聲明：【J45H-Y型直流式截止閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的J45H-Y型直流式截止閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
