Z45X直埋式彈性座封閘閥
Z45X直埋式彈性座封閘閥是我們公司從歐洲引進技術生産的又一款新産品，閥組可以免維護及延長閥杆的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐輾壓，避免井蓋丢失造成安全事故，閥杆可根據閥井深度靈活訂做，閥杆頂部設有閥門開關顯示，可加裝信号遠傳裝置閥門誤開關鎖閉裝置。可用于城鎮給排水管網、高層建築、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。
|
産品名稱： |
直埋式彈性座封閘閥 |
産品型号： |
Z45X |
|
公稱通徑： |
DN50～DN600 |
結構形式： |
閘闆式 |
|
公稱壓力： |
1.0Mpa～1.6Mpa |
連接方式： |
法蘭 |
|
适用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、傘齒輪 |
|
閥體材質： |
球鐵、鑄鐵、鑄鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油、氣 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
Z45X直埋式彈性座封閘閥是我們公司從歐洲引進技術生産的又一款新産品，閥組可以免維護及延長閥杆的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐輾壓，避免井蓋丢失造成安全事故，閥杆可根據閥井深度靈活訂做，閥杆頂部設有閥門開關顯示，可加裝信号遠傳裝置,閥門誤開關鎖閉裝置。可用于城鎮給排水管網、高層建築、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。
技術參數
|
型号 |
直埋Z45X-10 |
直埋Z45X-16 |
|
公稱壓力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公稱通徑 |
40～400mm |
40～400mm |
|
井管長度 |
0.3～2m |
0.3～2m |
|
井管伸縮調整量 |
0.2～1m |
0.2～1m |
|
密封實驗壓力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
強度實驗壓力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
适用溫度 |
-40～90℃ |
-40～90℃ |
|
适用介質 |
水、油、天然氣及其他非腐蝕性流體 |
水、油、天然氣及其他非腐蝕性流體 |
|
驅動方式 |
手動 |
手動 |
|
亦可根據客戶要求，提供具有特殊技術參數的産品 |
主要材料表
|
閥體 |
灰鑄鐵、球墨鑄鐵 |
|
閘闆 |
灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵 |
|
閥杆、伸縮杆 |
不鏽鋼 |
|
密封套 |
黃銅 |
|
閥杆螺母 |
黃銅 |
|
密封圈 |
NBR |
|
井管伸縮部分 |
鋼管加兩層防腐處理 |
|
井室井蓋 |
灰鑄鐵、球墨鑄鐵 |

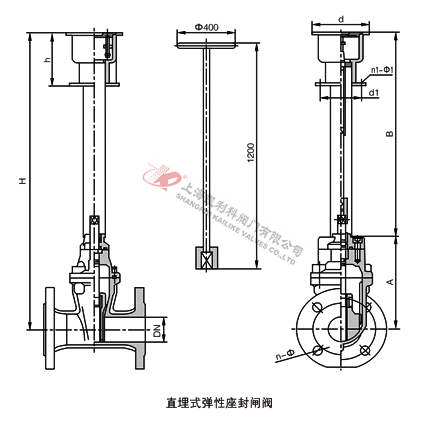

外形結構圖
主要外形尺寸
|
DN |
H |
A |
B |
d |
d1 |
n-Φd |
W（kg） |
|
40 |
200 |
166 |
300≤B <3000 |
147 |
117 |
3Φ12 |
20 |
|
50 |
200 |
188 |
300≤B <3000 |
147 |
117 |
3Φ12 |
20 |
|
65 |
200 |
213 |
300≤B <3000 |
147 |
117 |
3Φ12 |
24 |
|
80 |
200 |
255 |
300≤B <3000 |
147 |
117 |
3Φ12 |
26 |
|
100 |
200 |
275 |
300≤B <3000 |
147 |
117 |
3Φ12 |
35 |
|
125 |
200 |
320 |
300≤B <3000 |
147 |
117 |
3Φ12 |
37 |
|
150 |
200 |
368 |
300≤B <3000 |
147 |
117 |
3Φ12 |
55 |
|
200 |
280 |
455 |
300≤B <3000 |
180 |
150 |
3Φ12 |
96 |
|
250 |
280 |
536 |
300≤B <3000 |
180 |
150 |
3Φ12 |
139 |
|
300 |
280 |
633 |
300≤B <3000 |
180 |
150 |
3Φ12 |
152 |
聲明：【Z45X直埋式彈性座封閘閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的Z45X直埋式彈性座封閘閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
