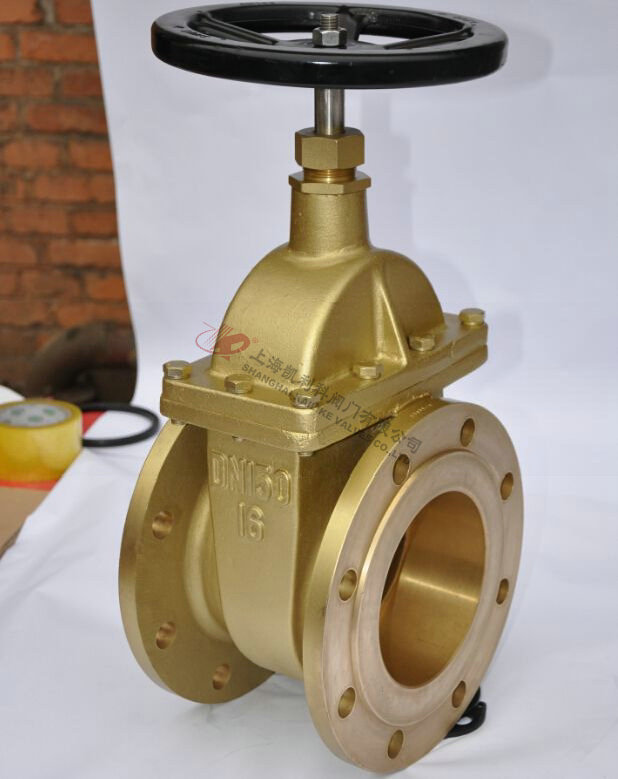

Z45W黃銅法蘭閘閥
Z45W黃銅法蘭閘閥采用金屬銅制作而成，主要用于水利、燃氣、供暖系統上的安全閥門，經鍛壓成型的閥體不會有沙眼、外觀更加精美，連接方式可采用法蘭及螺紋連接。
|
産品名稱： |
黃銅法蘭閘閥 |
産品型号： |
Z45W |
|
公稱通徑： |
DN15～DN150 |
結構形式： |
閘闆式 |
|
公稱壓力： |
1.6Mpa～2.5Mpa |
連接方式： |
法蘭 |
|
适用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動 |
|
閥體材質： |
黃銅 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油、蒸汽、氣體、腐蝕性液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
Z45W黃銅法蘭閘閥采用金屬銅制作而成，主要用于水利、燃氣、供暖系統上的安全閥門，經鍛壓成型的閥體不會有沙眼、外觀更加精美，連接方式可采用法蘭及螺紋連接。
技術規範
公稱壓力：1.6MPa
2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、法蘭标準：GB9113标準

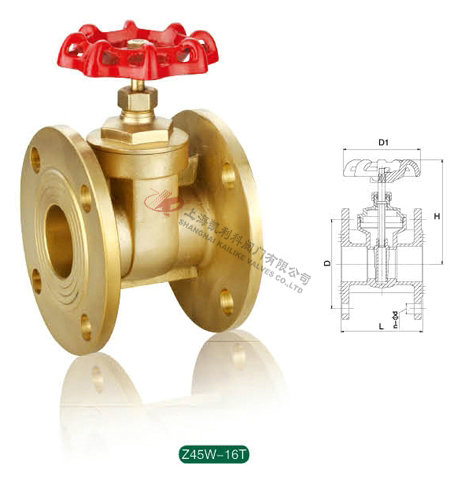

外形結構圖
Z45W-16T外形尺寸
|
DN |
SIZE |
L |
H |
D |
D1 |
n-φd |
|
25 |
1" |
105 |
61 |
25 |
85 |
4-φ14 |
|
32 |
1-1/4" |
121 |
67 |
32 |
100 |
4-φ18 |
|
40 |
1-1/2" |
136 |
71.5 |
40 |
110 |
4-φ18 |
|
50 |
2" |
146 |
85.5 |
50 |
125 |
4-φ18 |
|
65 |
2-1/2" |
164 |
94 |
65 |
145 |
8-φ18 |
|
80 |
3" |
182 |
108.5 |
80 |
160 |
8-φ18 |
|
100 |
4" |
212 |
124.5 |
100 |
180 |
8-φ19 |
|
125 |
5" |
311 |
160 |
125 |
210 |
8-φ18 |
|
150 |
6" |
353 |
196 |
150 |
240 |
8-φ22 |
技術規範
公稱壓力：1.6MPa
2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、法蘭标準：GB9113标準

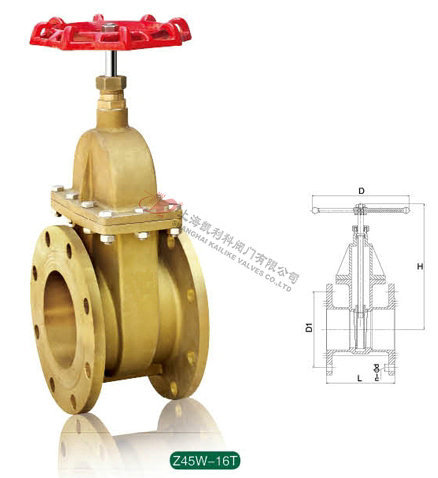

外形結構圖
Z45W-16T外形尺寸
|
DN |
SIZE |
L |
H |
D |
D1 |
n-φd |
|
15 |
1/2" |
80 |
80.5 |
65 |
60 |
4-φ14 |
|
20 |
3/4" |
90 |
87.5 |
75 |
60 |
4-φ14 |
|
25 |
1" |
100 |
98.5 |
85 |
60 |
4-φ14 |
|
32 |
1-1/4" |
110 |
120 |
100 |
80 |
4-φ18 |
|
40 |
1-1/2" |
120 |
128 |
110 |
80 |
4-φ18 |
|
50 |
2" |
125 |
137 |
125 |
110 |
4-φ18 |
|
65 |
2-1/2" |
140 |
165 |
140 |
130 |
4-φ18 |
|
80 |
3" |
160 |
198 |
160 |
178 |
8-φ18 |
|
100 |
4" |
180 |
241 |
180 |
200 |
8-φ18 |
聲明：【Z45W黃銅法蘭閘閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的Z45W黃銅法蘭閘閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
