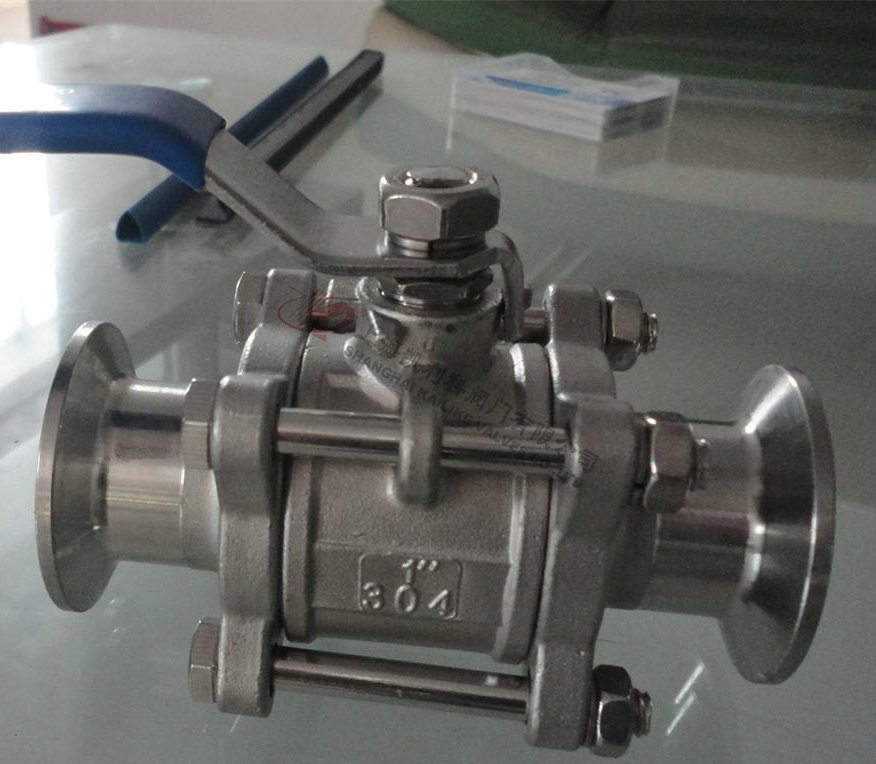

Q81F三片式卡箍球閥
Q81F三片式卡箍球閥适用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈爲增強聚四氟乙烯)或-29～300℃(密封圈爲對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分别适用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
産品名稱： |
三片式卡箍球閥 |
産品型号： |
Q81F |
|
公稱通徑： |
DN6～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa（W.O.G） |
連接方式： |
卡箍 |
|
适用溫度： |
-20～232℃～350℃ |
驅動方式： |

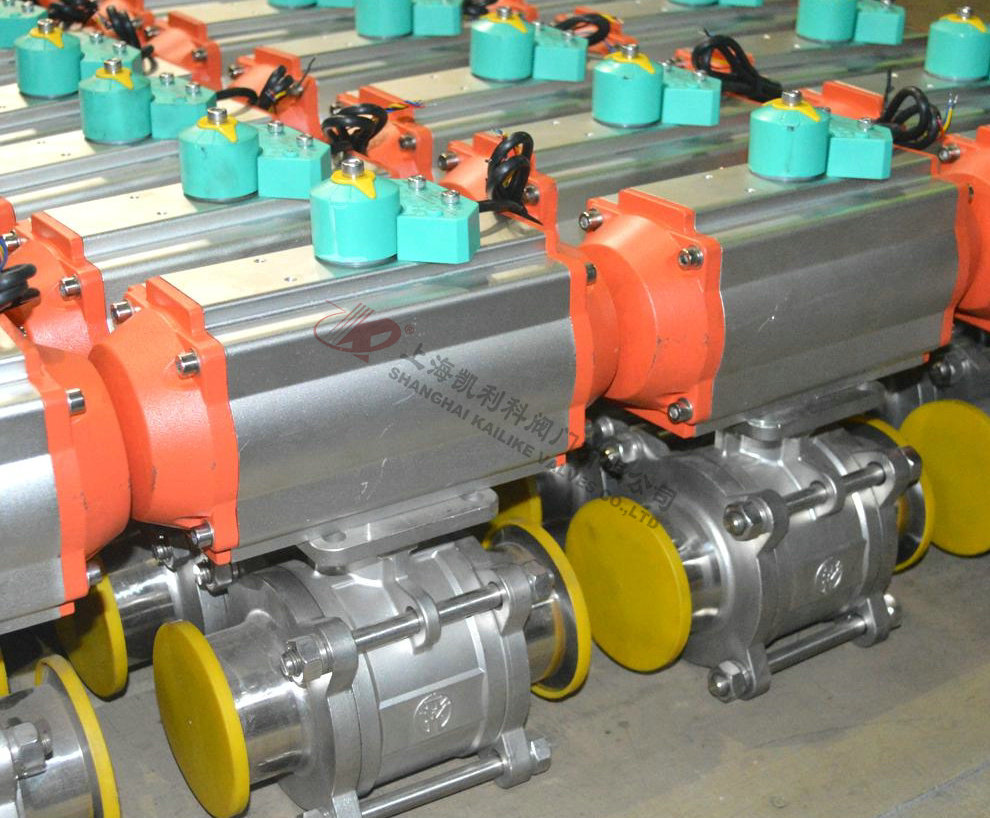

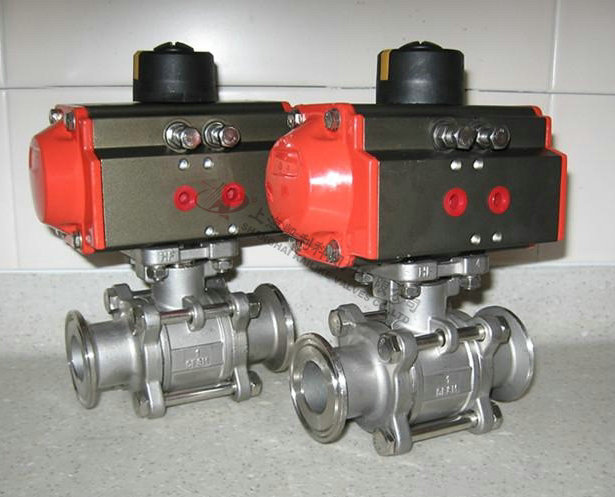

手動、電動、氣動 |
|
閥體材質： |
鑄鋼、不鏽鋼 |
制造标準： |
國标GB、德國DIN、美國API、ANSI |
|
适用介質： |
水、油、氣及某些腐蝕性液體 |
生産廠家： |
上海凱利科閥門有限公司 |
産品說明
Q81F三片式卡箍球閥适用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈爲增強聚四氟乙烯)或-29～300℃(密封圈爲對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分别适用于水、蒸汽、油品、硝酸、醋酸等多種介質。
産品特征。
|
公稱壓力 |
1.6-6.4MPa |
|
适用穩定範圍 |
-20～232℃～350℃ |
|
适用介質 |
水、油、氣及某些腐蝕性液體（W。O。G） |
|
對焊标準(BW) |
GB12224.ANSIB16.25 |
主要零件材料
|
零件名稱 |
材質 |
|
閥體 |
不鏽鋼CF8M |
|
密封圈 |
聚四氟乙烯PTFE |
|
閥蓋 |
不鏽鋼CF8M |
|
球體 |
不鏽鋼SS316 |
|
閥杆 |
不鏽鋼SS316 |
|
螺母 |
不鏽鋼SS304 |
|
墊圈 |
不鏽鋼SS304 |
|
手柄套 |
塑料 |
|
手柄 |
不鏽鋼SS304 |
|
閥杆螺母 |
不鏽鋼SS304 |
|
填料壓蓋螺母 |
不鏽鋼SS304 |
|
挂鎖裝置 |
不鏽鋼SS304(OQTION) |
|
止推墊圈 |
聚四氟乙烯PTFE |
|
螺栓 |
不鏽鋼SS304 |

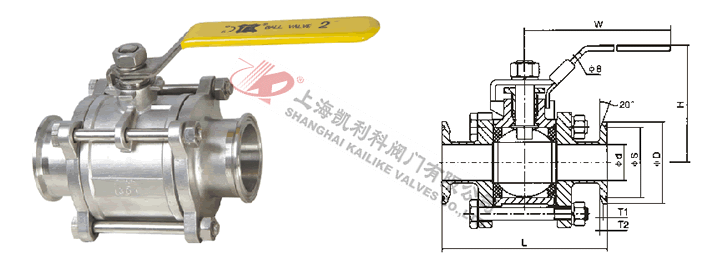

外形結構圖
主要連接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
PORT |
9.6 |
15.9 |
22.2 |
28.5 |
34.9 |
47.5 |
60.2 |
72.9 |
97.4 |
|
L |
75 |
90 |
100 |
110 |
125 |
150 |
190 |
220 |
270 |
|
D |
25.0 |
25.0 |
50.4 |
50.4 |
50.4 |
63.9 |
77.4 |
90.0 |
118.9 |
|
S |
2.024 |
2.24 |
43.60 |
43.60 |
43.60 |
56.30 |
70.60 |
83.30 |
110.30 |
|
H |
64 |
67 |
83 |
89 |
100 |
108 |
150 |
161 |
180 |
|
T1 |
- |
- |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
|
T2 |
3.63 |
3.63 |
4.75 |
- |
- |
- |
- |
- |
- |
|
W |
125 |
125 |
140 |
140 |
200 |
200 |
250 |
250 |
290 |
聲明：【Q81F三片式卡箍球閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的Q81F三片式卡箍球閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！ |
