Q347Y-16/25C大口徑金屬硬密封固定式球閥

産品名稱：	大口徑金屬硬密封固定式球閥	産品型号：	Q347Y-16/25C
公稱通徑：	DN150～DN1200	結構形式：	固定球形
公稱壓力：	1.6Mpa～42.0Mpa	連接方式：	法蘭
适用溫度：	-29～450℃	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	A105鍛鋼、WCB鑄鋼、不鏽鋼304、316	制造标準：	國标GB、德國DIN、美國API、ANSI
适用介質：	水、油、燃氣、氣體及某些腐蝕性液體	生産廠家：	上海凱利科閥門有限公司

産品說明

Q347Y-16/25C大口徑金屬硬密封固定式球閥是新一代高性能球閥，适用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，适用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上産生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，适用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上遊密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不鏽鋼圈内，鋼圈後部設有彈簧保證閥座緊貼球體，保持密封。上下閥杆均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔麽與管線内徑一緻，以便管線清掃。

産品特征

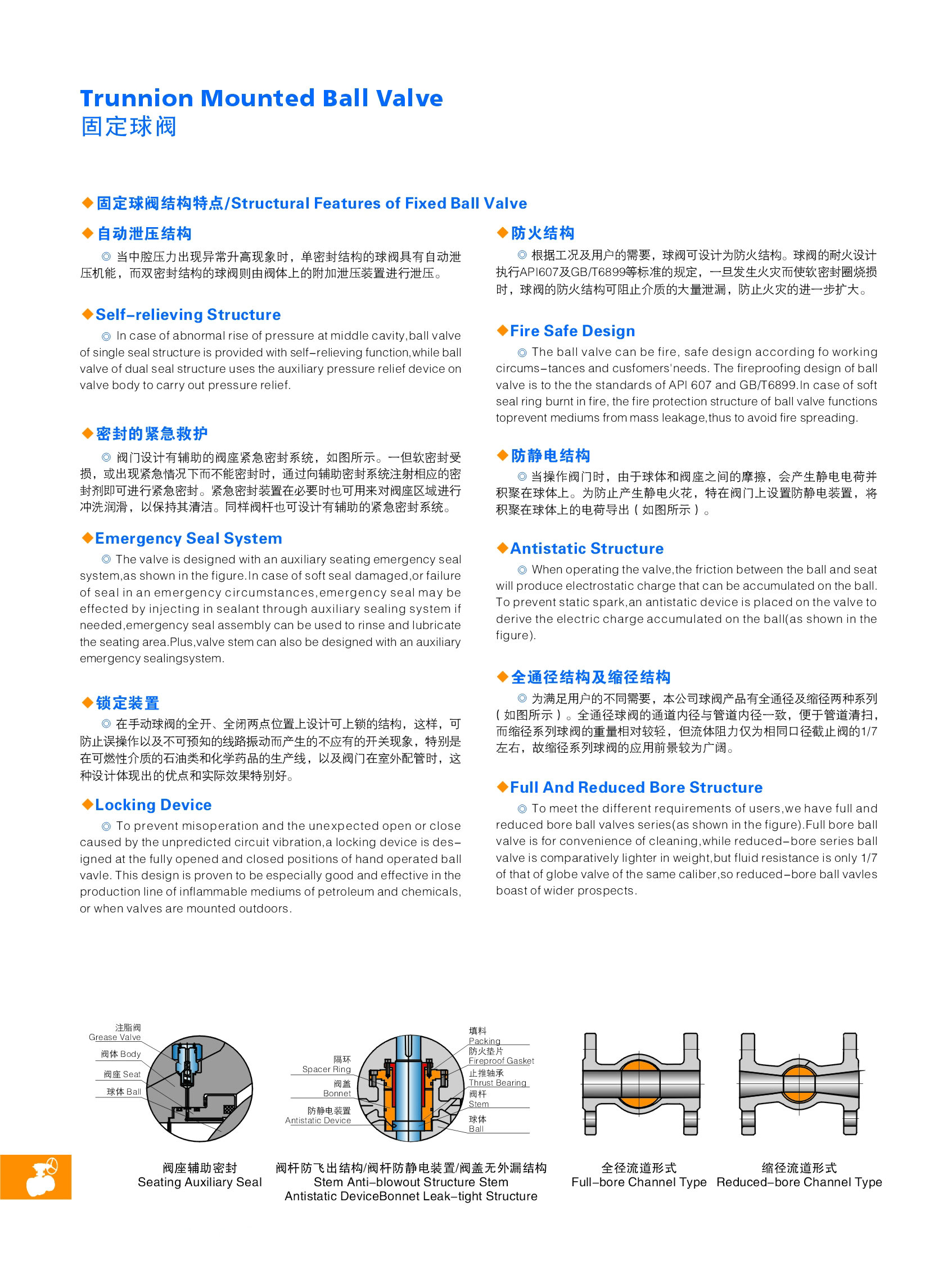

1、結構特點：Q347Y-16/25C大口徑金屬硬密封固定式球閥球體帶有固定軸的球閥，稱爲固定球閥。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同，固定球閥可以有兩種結構：球體前密封的閥座，球體後密封的閥座
2、整體結構：具有全通道、緊急密封、防火等特點。
3、全通徑：閥門流道孔直徑與管和徑内徑一緻，更于管線清掃。
4、阻塞與排洩：閥門處于關閉狀态時，上下遊側的閥座使流體阻斷，閥體中腔的積治物可以排洩，排洩裝置如下機能：
① 事前可檢查閥座是否洩漏損傷；
②減少介質更換對閥門的污染；
③ 在工作壓力下，閥門處于全開或全關狀态時，可更換閥杆部填料函。（如圖5所示排洩裝置是排污塞）
5、自動洩壓
閥門中腔停滞的介質由于溫度升高，而出現異常升高時，閥座或閥體上安裝的安全閥可以自動洩壓。
6、防火結構
采用雙重密封，當發生火災時，非金屬閥座燒損後，介質将球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定。
7、緊急密封
閥座及閥杆密封件出現損傷而引起洩漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用。
8、閥杆加長
閥杆加長适用于地下安裝及低溫介質用，加長尺寸，根據需要确定。操作方式有手動、氣動、電動、氣液聯動、液動等。


聲明：【Q347Y-16/25C大口徑金屬硬密封固定式球閥】規格型号、結構尺寸由上海凱利科閥門有限公司提供，如何選擇适用的Q347Y-16/25C大口徑金屬硬密封固定式球閥産品，使之在工藝控制中安全可靠、經濟适用,可緻電我司銷售部門及技術部門，我們将在最短的時間内爲您解答！
