柱塞閥工作原理（圖）
來源：www.fm058.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:40
柱塞閥(Plunger Valve）柱塞閥是由閥體、閥蓋、閥杆、柱塞、孔架、密封環、手輪等零件組成，通過閥杆帶動柱塞在孔架中間上下往複運動來完成閥門的開啓與關閉功能。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。

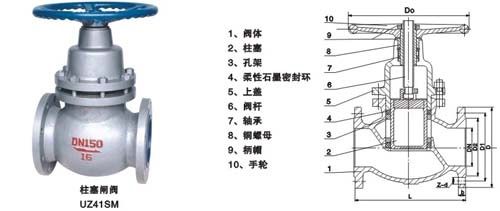

柱塞閥工作原理（圖）
 |
在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所産生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了内外洩漏、同時閥門開啓力矩小，能實現閥門迅速開啓和關閉。柱塞閥相比截止閥，壽命長，操作省力。但調節行程比截止閥要長，所以節流控制比截止閥要難。對調節有明确要求的場所，兩者都不适合。
1、流道：直通式。
2、閥體、閥蓋爲鑄鋼或鑄鋼件，柱塞、閥杆、隔離環爲不鏽鋼。密封圈爲柔性石墨或聚四氟乙烯。
3、密封環、隔離環由閥體和閥蓋連接螺栓、螺母、彈簧墊壓緊。
4、靠柱塞外徑與密封環内經實現密封。
5、該閥啓閉速度較慢。
|
柱塞閥結構原理
柱塞閥的關閉由一個不鏽鋼柱塞、上下兩隻富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩隻密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啓時，柱塞雖然脫離下密封圈，但仍藏在上密封圈内，保持與外界隔離，不緻發生洩漏。
1、閥體與柱塞密封環配合處鑲有不鏽鋼襯套
2、密封環用柱塞壓環壓緊在柱塞體上
3、靠柱塞密封環的外徑和閥體襯套的内徑配合實現密封
4、閥體、閥蓋用螺栓連接，密封用墊片
5、閥杆密封用填料和上密封，壓緊填料就可以實現密封
6、閥杆傳動用閥杆螺母，旋轉手輪就可以啓閉閥門
7、該種結構的柱塞閥比常規柱塞閥啓閉速度快
8、由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
